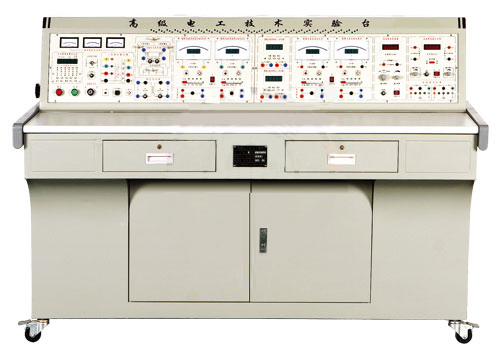

高級電工技術實驗臺
高級電工技術實驗臺是公司在廣泛征求各用戶單位的意見和建議基礎上推出的新一代實驗裝置，整體高度進一步降低，便于實驗室布局；保護體系更加完善；信號源、直流電源及交直流儀表均有較大改進。該實驗裝置充分考慮到實驗室的現狀和發展趨勢，以開放性實驗和提高學生動手能力為宗旨，在結構上和性能上進行大規模地改進和創新，并保留了我們傳統實驗臺的許多優點，如全方位的人身安全保護（電壓型漏電保護、電流型漏電保護、過流保護、過壓保護等），儀器、儀表的自我保護等。各實驗單元以驗證性、設計性、綜合性相結合，*大限度地提高學生的動手能力。實驗箱可放在臺面上進行實驗，面板采用有機玻璃或敷銅板（可選擇），線路清晰，布線合理。
綜合性強：高級電工技術實驗臺綜合了目前國內各類院校電類基礎課程的全部實驗項目，用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。
整體性、一致性：實驗所需的交直流儀表、交直流電源，信號源（含頻率計）及常用的實驗器件均密切結合實驗的需要，集中在實驗臺上，便于老師指導實驗教學。
科學性強：裝置占地面積少，節約實驗用房，減少基建投資；實驗內容豐富，設計合理，除了能加深理論知識外，還可結合實際情況開設設計性、綜合性實驗。根據實驗內容的具體情況，將強電部分和弱電部分的插座和導線分開，兩種導線都采用高可靠帶伸縮彈性手槍插連接線（不存在任何觸電的可能），它們只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
易布局、視野廣：高級電工技術實驗臺的總高度為1.10米，適合目前實驗室的發展需要，學生可以坐著聽課或做實驗，不會有壓抑的感覺，也便于教師進行指導。
二、產品配置
高級電工技術實驗臺主要由電源控制屏、實驗桌、實驗箱等組成。
（一）GE-01電源、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），為實驗提供交流電源、直流穩壓電源、恒流源、功率型智能函數信號發生器（含頻率計）、各種測試儀表及實驗器件等，具體功能如下：
1、控制及交流部分
(1) 三相0～450V及單相0～250V連續可調交流電源，配備1臺三相同軸聯動調壓器，規格為1.5kVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點?？烧{(diào)交流電源輸出處設有過流保護，當相間、線間有過電流及直接短路時均能自動保護，克服了調換保險絲帶來的麻煩。配有三只鏡面指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓器的輸出電壓值。
(2) 設有定時器兼報警記錄儀，平時作為時鐘使用，具有設定實驗時間、定時報警、查詢報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警的總次數。
(3) 提供電度表一只，規格為220V，3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便。
(4) 提供鐵芯變壓器1只，規格為50VA，36V/220V，原、副邊設有電流插座和保險絲，測試方便并能可靠保護變壓器不損壞。
(5) 設置實驗用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實驗使用，可防止燈絲損壞。
另外，還提供信號插座一只。
2、儀表面板
(1) 真有效值交流數字電壓表一只
進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
(2) 真有效值交流數字電流表一只
進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程報警、指示及切斷總電源等功能。
(3) 真有效值交流毫伏表一只
能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試基本精度達到±1%，量程分200mV、2V、20V、200V、600V五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源功能。
(4) 智能交流功率表（多功能）
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；此外，還可貯存、記錄15組功率和功率因數的測試結果數據，也可逐組查詢。
(5) 數模雙顯直流電壓表（整體表）
數顯直流電壓表：輸入阻抗為10MΩ，精度為0.5級，三位半數字顯示；測量范圍為0～200V，量程為200 mV、2V、20V、200V，直鍵開關切換，每檔均有超量程告警、燈光指示功能；
指針式直流電壓表：精度為0.5級，電壓表測量范圍為0～200V，量程為200mV、2V、20V、200V，直鍵開關切換，每檔均有超量程告警、燈光指示功能。
(6) 數模雙顯直流電流表（整體表）
數顯直流電流表：精度為0.5級，三位半數字顯示，測量范圍為0～2A，其量程為2mA、20mA、200mA、2A，直鍵開關切換，每檔均有超量程告警、燈光指示功能；
指針式直流電流表：精度為0.5級，測量范圍為0～2A，其量程為2mA、20mA、200mA、2A，直鍵開關切換；每檔均有超量程告警、燈光指示功能。
3、直流電源
(1) 提供0～500mA連續可調恒流源一組，分三檔可調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，配有數顯直流毫安表指示輸出電流，且有輸出開路、短路保護功能。
(2) 提供兩路0.0～30V/1A可調穩壓電源，從0V起調，配有數顯直流電壓表指示輸出電壓值，且有截止型短路軟保護和自動恢復功能。
(3) 提供四路固定直流電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
4、功率函數信號發生器（帶頻率計）
(1) 頻率范圍：0.2Hz～2MHz，分七檔
(2) 輸出波形：正弦波、三角波、方波、斜波、脈沖波
(3) 占空比調節：20%～80%
(4) 掃頻速率：10ms～5s
(5) 輸出電壓幅度：20VP-P（負載1MΩ）、10VP-P（負載50Ω），帶輸出衰減
(6) 輸出保護：短路保護，抗輸入電壓±35V（1分鐘）
(7) 頻率計：六位LED顯示，外測頻范圍：0～50MHz，外測頻靈敏度：100mV
(8) 輸出幅度指示：三位LED數碼管顯示
5、 特點：
所有端口具有短路保護和抗輸入電壓保護功能
具有頻率和輸出幅度雙顯示功能(LED)
具有功率輸出，方便實驗教學
內置線性/對數掃頻功能和外接調頻功能
（二）GE-02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。桌子左右各設有兩個抽屜(帶鎖)。桌面下的柜箱可用于放置實驗箱、工具及資料等。實驗桌還設有四個輪子和四個固定調節機構，便于移動和固定，有利于實驗室的布局及調整。
（三）實驗組件
配置的具體實驗箱、能完成的實驗項目與“THHE-1型”的一樣。
三、裝置的主要優點及安全保護體系
1、交流電源及供電主回路采用三相四線制(或三相五線制)電源輸入，經電流型漏電保護器、三相鑰匙開關、接觸器、三相調壓器等輸出，安全、方便、使用可靠。
2、三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5kVA）一臺，可更好地滿足教學實驗要求。
3、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即能發出告警并切斷總電源，確保實驗進程安全。
4、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
5、屏上三相調壓器可調輸出設有一套過流保護裝置。調壓器短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
6、控制屏設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供一個統一的標準。
7、測量?jī)x表精度高，采用鏡面指針式（帶超量程告警）、數字化、智能化及人機對話模式，符合現代測量?jī)x表的發展方向。各種電源及各種儀表均有可靠的保護功能。
8、實驗連接線及插座采用不同的結構，使用安全、可靠。
四、技術性能
1、輸入電源：三相四線（或三相五線）380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝機容量：＜1.5kVA
4、重 量：150kg
5、外形尺寸：167cm×73cm×110cm
