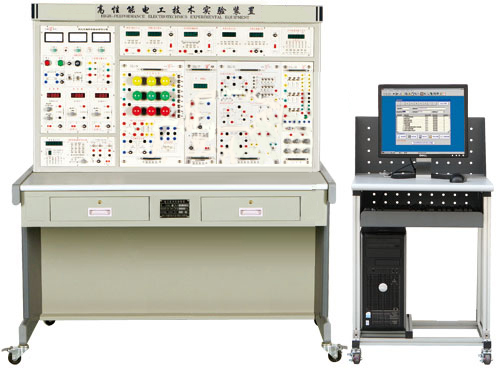

高性能電工技術實驗裝置（聯網型）
本裝置的結構、實驗功能、配置的具體實驗組件掛件，其主要優點及安全保護體系等均與“電工技術實驗裝置”基本一樣。主要區別在于本裝置帶有聯網通信功能（多機通信聯網型或局域網聯網型）。
一、裝置的配備
本裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相異步電動機等組成。
(一)DGJ1-01電源儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，并為實驗提供交流電源、低壓直流穩壓電源、恒流源、數控信號源及各種測試儀表等。具體功能如下：
主控功能板
三相0～450V及單相0～250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5kVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點?？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網輸入電壓和三相調壓輸出電壓值。
提供兩路相互獨立的低壓穩壓直流0.0～30V/1A連續可調電源，每路電源配有數字式直流電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。
0～200mA連續可調恒流源，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
設有實驗臺照明用的220V、30W的日光燈一盞，還設有實驗用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭引出，供實驗用。
信號源功能板
配置的具體功能（含可選功能）與“DGJ-2型”中的完全一樣。
儀表功能板
1.智能交流電壓表、電流表（兩只表）
由單片機主控測試電路構成全數顯和全測程交流電流表、電壓表各一只，通過鍵控、數顯窗口實現人機對話功能控制模式。能對交流信號（20Hz～20kHz）進行真有效值測量，電流表測量范圍0～5A，電壓表測量范圍0～500V，自動判斷量程、自動切換，精度0.5級，四位數碼顯示。同時能對數據進行存儲、查詢、修改（共15組，掉電保存），并帶有計算機通信功能。
真有效值交流數字毫伏表一只
能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試基本精度達到±1%，量程分100mV、1V、10V、100V、600V五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警指示，并帶有通信功能。測試頻率范圍10Hz～1MHz，輸入阻抗1MΩ，輸入電容≤30pF。
智能直流電壓表、毫安表（兩只表）
直流電壓表一只，測量范圍0～300V，精度0.5級；直流毫安表一只，測量范圍0～500mA，精度0.5級。以上兩只表均用5個數碼管組成數顯。輸入量程自動切換，通過鍵盤設定電壓、電流保護值，具有超值報警、指示及切斷總電源等功能，可存儲測量數據，并有計算機通信等功能。
定時器兼報警記錄儀
平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警的總次數。
通信服務管理器
控制屏掛置掛件的具體方法
操作方法與“DGJ-3型”完全一樣。
(二)DGJ1-02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。桌子左右各設有兩個抽屜(帶鎖)，右邊設有放置示波器用的可拆卸擱板。
(三)實驗組件掛箱
配置的具體實驗掛箱與“DGJ-2型”中的基本一樣，但測試儀表須選擇帶通信功能的。具體如下：
DGJ-06-1單三相智能功率、功率因數表
與“DGJ-06”相比，增加了計算機通信功能。
DGJ-07-1單相智能功率、功率因數表
與“DGJ-07”相比，增加了計算機通信功能。
