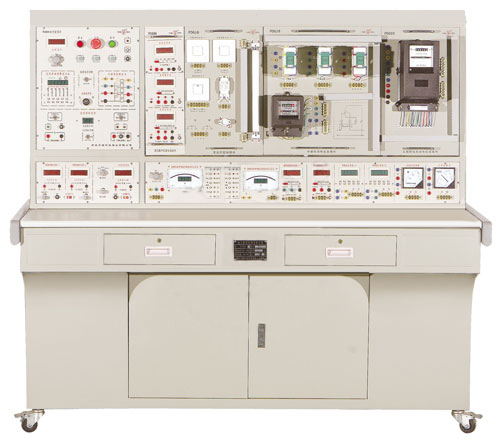

電工技能實訓考核裝置
一、概 述
“電工技能實訓考核裝置”是根據機械工業職業技能鑒定指導中心編寫的《初級電工技術》、《中級電工技術》、《電工基礎（初級工適用）》、《電工基礎（中級工適用）》等教材內容而研發的考核裝置。其主要內容是對教材中的直流電路、電磁原理與磁性材料、正弦交流電路、晶體管電路、晶閘管電路、數字電路、電工測量儀表、交流電機等內容進行實訓驗證、實訓操作和考核。
二、特 點
本裝置將所需各種電源、儀表、負載、電子元件、電路模塊、接觸器等有機地結合在一起，配套齊全，用戶無須購買任何其它配件就可完成所有的實訓項目。該裝置占地面積小，節約用房。配套電機經特殊設計，它可模擬中小型電機的特性。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，并可擴展其它功能或開發新的實訓。
裝置中設有電壓型漏電保護器和電流型漏電保護器，電源輸出均有監視和短路的保護功能，確保操作者和設備安全?？刂破吝€設有定時器兼報警記錄儀，為學生技能的考核提供了一個統一的標準。
三、技術性能
輸入電壓：三相四線～380V±10% 50HZ
工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
裝置容量：＜1.5kVA
四、實訓項目
（一）電工定理驗證與應用
1.電阻串并聯、混聯電路
2.電容充放電
3.簡單電路計算的驗證
4.電流源和電壓源的等效變換
5.基爾霍夫定律驗證及其故障判斷
6.疊加原理驗證及其故障判斷
7.戴維南定理驗證
（二）電路與磁路
8.互感
9.電流互感器
（三）正弦交流電路
10.日光接線與功率因數提高
11.R、L、C元件阻抗特性的測定
12.R、L、C串聯諧振電路的研究
13.感性負載與電容的并聯電路及功率因數的提高
14.三相交流電路電流電壓的測量
15.三相電路功率的測量
16.負序檢測與相序測量
（四）電工儀表
17.基本電工儀表的使用與測量誤差的計算
18.減小儀表測量誤差的方法
19.有功功率、無功功率的測量
20.單相有功電度表直接接線
21.單相有功電度表間接接線
22.單相有功電度表的校驗
23.三相有功電度表的直接接線
24.三相有功電度表的間接接線
25.三相無功電度表的直接接線
26.三相無功電度表的間接接線
（五）變壓器
27.單相變壓器
同名端測試
空載
短路
28.三相變壓器
同名端測試
空載
短路
連接組別的辨別
（六）電機
29.三相異步電動機正反轉的互鎖控制
30.自動往返的可逆控制電路
31.兩地控制線路
32.交流電動機串電阻啟動
33.電動機Y-Δ降壓啟動
34.能耗制動
35.雙向反接制動
36.雙速電機按鈕控制
37.雙速電機自加速
38.電機的點動控制
39.繞線異步電動機啟動控制
（七）模擬電路
40.二極管整流電路
41.濾波電路
42.直流穩壓電路
43.單管放大電路
44.多級放大電路
45.正弦波振蕩電路
46.功率放大電路
47.場效應管及其放大電路
（八）晶閘管及其應用
48.可控整流電路
49.單結晶體管觸發電路
50.晶閘管定時關燈電路
51.JS20單結晶體管時間繼電器
