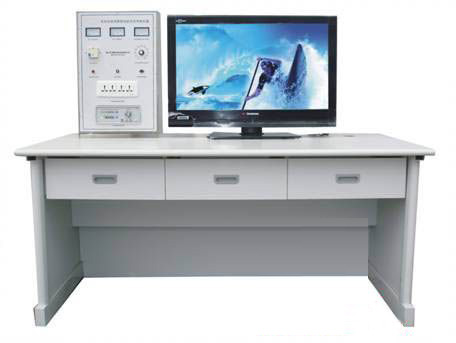

新型電腦顯示器維修技能實訓裝置
一、產品概述
"新型電腦顯示器維修技能實訓裝置”根據人力資源和社會保障部發布的《“計算機維修工”職業技能實訓和鑒定設備技術規范》而研制的,適合高職院校、職業學校的計算機專業的《計算組裝與維修》、《新型電腦顯示器原理與維修》等課程的實訓教學。
二、產品特點
1,智能化 本裝置采用智能化、網絡化的實訓考核系統,故障點由教師根據考核要求在計算機上設置,通過考核系統傳送到學生設備的模塊單元,學生使用計算機或者答題器進行答題及排故。
2,實用性 根據崗位技能要求,可完成學生對新型電腦顯示器的認知、安裝、調試、維修等多種技能的實訓。
三、技術性能
1.輸入電源:三~220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃相對濕度<85% (25℃)海拔<4000m
3.整機容量: <=200VA
4.安全保護:動作電流<=30mA,動作時間<=0.1s
四、系統組成
本裝置由實訓泉、實訓屏、液晶顯示器、液晶顯示器驅動電路模塊、電源和高壓電路模塊、智能考核系統、維修工具套件和配套實訓導線組成。
1,實訓屏:提供各種工具使用的電源。
2,實訓桌:用鐵質雙層亞光密紋噴塑結構,預留主機柜和鍵盤托架,設有2個抽屜,用于放置工具和資料等。并設有四個萬向輪和四個固定調節機構,便于移動和固定,桌面為防水、防火、耐磨高密度板,結構堅固,造型美觀大方。
3,液晶顯示器驅動模塊 :含視頻處理電路、按鍵控制電路、背光控制電路、內置設故排故系統(可由計算機隨機設置故障點)。
4,智能實訓考核系統 智能考核終端由240× 128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成?？蓡螜C進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置,具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、剩余考核時間報警提示等功能。
(1)智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
(2)智能考核系統具有網絡通訊接口,多臺設備可組成智能考核網絡,其中一臺計算機作為教師機進行故障設置和考核管理。
5,維修工具套件
提供螺絲刀、套頭、斜口鉗、尖嘴鉗、防靜電恒溫烙鐵、恒溫熱風槍、焊錫、助焊劑、防靜電鑷子.吸錫器、數字萬用表、等常用工具
五、實訓項目
1,液晶顯示器拆裝
2,識別液晶顯示器的配件和電子元器件的測量
3,高壓電路常見故障分析與檢修
4·高壓啟動電路常見故障分析與檢修
5.PMM電路常見故障分析與檢修
6·振蕩電路常見故障分析與檢修
7、按鍵板電路常見故障分析與檢修
8.電源電路常見故障分析與檢修
9. LVDS驅動板電路常見故障分析與檢修
10. VGA接口電路常見故障分析與檢修
11,屏顯電路常見故障分析與檢修
六儀器儀表配置
1,用戶必配儀器:信號發生器1臺
2,用戶選配儀器:計算機主機1臺
