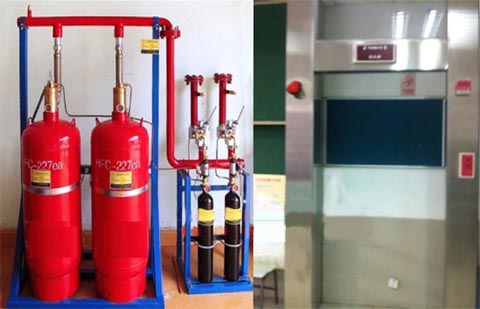

管網式氣體滅火系統考核培訓裝置
一、系統概述：
管網式氣體滅火系統考核培訓裝置是基于早其火災煙霧的特點并綜合實訓教學的要求而研制的，本裝置面抽廣大的職業教育院校與培訓機構，它適用于"智能建筑，建筑電氣，樓宇自動化等專業課程的實訓教學。
二、系統特點：
1、具有區域選擇閥，有兩個噴頭，能夠?qū)嵱?xùn)對兩個保護對象實施選擇保護
2、具有自動控制，手動控制，機械應急操作三種啟動方式
3、技術性能，七氧丙烷鋼瓶容積：30升；2、驅動氣體瓶組充狀壓力：6.0MP；3、系統啟動方式自動控制，手動控制，機械應急操作三種啟動方式；4、系統工作電壓：單相三線220V交流50HZ，整機容量；1000W6
4、安全保護：具有逃漏電自動保護裝置。
三、系統組成：
1、火災探測器
2、報警控制器
3、氣體滅火控制盤
4、噴灑頭
5、聲光報警器
6、緊急按鈕
7、七氯丙烷管網系統
8、鋼瓶，單向閥、安全閥，選擇閥
四、實訓項目：
1、管網式氣滅火系統的作用
2、管網式氣氣體滅火系統的認識
3、管網式氣體滅火系統的安裝置
4、管網式氣體滅火系統聯機調試
5、管網式氣體滅火系統火災極模擬實訓
6、系統原理桔構與管網設計
五、氣體滅火系統的組成及工作原理：
1、氣體滅火系統的組成：
由報警主機、驅動瓶、貯氣瓶、管網、選擇閥、集流管、噴嘴、稱重裝置等組成；
2、報警主機的功能
?、艌?bào)警主機帶有各保護區域的煙、溫感報警功能；
?、茙в芯徍吐暪鈭?bào)警器警報功能；
?、怯蟹雷o(hù)區門邊手動緊急延時啟動功能；
?、扔惺謩?dòng)緊急啟動、停止功能；
?、捎惺?、自動轉換、聯動驅動瓶、選擇閥、風機、風閥等功能； ⑹、提供開關量或24V信號與火災自動報警主機聯網功能；
(6)配有撥碼開關可對煙、溫感線路和電動閥線路進行監測和屏蔽功能（氣體主機）；
3、報警主機的工作原理
每個保護區兩路報警回路，一路煙感一路溫感，報警主機手動狀態時，煙、溫感報警只會聯動警鈴動作，不會聯動其它設備動作，當報警主機為自動狀態時，一路報警設備報警聯動警鈴動作，二路報警設備報警時聯動聲光報警器動作，同時主機開紿延時，初始為30S（可以調節時間0S、15S、30S、60S），延時完后輸出24V電壓給驅動瓶電磁閥或電爆閥動作，閥被打開后，驅動瓶氣體經銅管驅動氣瓶閥門打開（有二個區時配選擇閥同時打開選擇閥），氣瓶氣體經高壓軟管、集流管、選擇閥和管網到達保護區進行滅火，當管網有高壓氣體時，壓力開關動作，放氣指示燈點亮，提醒不能入內，另外經延時后輸出的24V電壓聯動保護區內風機停止，各對外的風口關閉。如果選擇閥未能打開，氣體會經集流管上面的泄壓閥進行泄壓。
4、聯網功能
氣體主機報火警、故障、氣體釋放時會輸出一個開關量或24V電源經繼電器或火災自動報警系統的輸入模塊進行轉換向火災自動報警主機發出報警信號。
5、注意事項
?、艡z查測試時一定要斷開驅動瓶的電源線路；
⑵檢查時先要將主機打在手動狀態；
?、窃跉馄块g或防護區工作時，防火區的門要保持常開狀態；
⑷檢修時要注意保持與各貯氣瓶、驅動瓶手動緊急啟動接鈕的距離；
?、蓹z查測試完成后恢復以上斷開線路。
