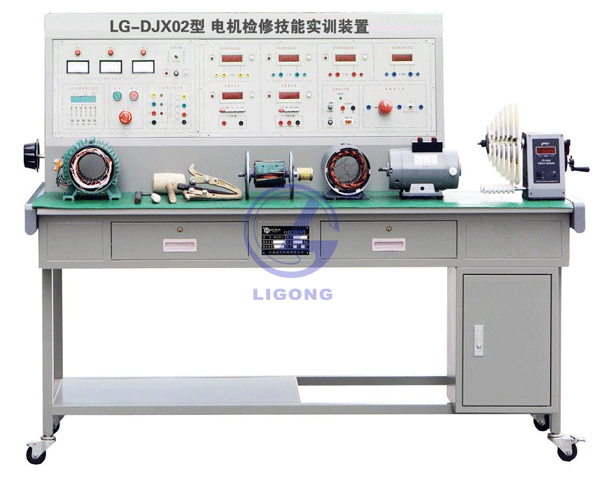

LG-DJX02A型 電機原理與拆裝教學系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、 特點
1、控制屏采用實訓臺結構，測量?jī)x表及電氣線路元器件固定在相應功能塊面板上
2、實訓項目分類明確，具體到電機檢修過程中的每個步驟，使學生能夠真正掌握電機檢修專業技能。
3、實訓裝置采用模塊化的方式進行技能訓練和理論知識的深化。
4、本裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備。
二、技術性能
1、40℃ 相對溫度＜85%（25℃）
2、裝置容量：＜1.5KVA
3、重量：100kg
4、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
5、規格：1700*700*1500mm
三、裝置配備
1、電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，含電源系統。
2、實訓桌
實訓桌為鐵制結構，桌面配備一塊防靜電絕緣橡膠墊，保護操作臺。
3、主控功能板配備項目
（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。
（2）控制屏面板上設有指針式交流電壓表三只，用于監測三相輸入電源每?jī)上嘀g的線電壓。
（3）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數，為學生技能實訓的考核提供一個統一的評定標準。
（4）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，輸出0～450V/5A。
（5）直流電源部分：
220V/0.5A直流電源一組，還有短路保護功能。
0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。
4、儀器儀表
（1）提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
（2）提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示功能。
（3）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示等功能。
（4）提供直流數字電壓表一只，測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半顯示，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示等功能，能夠直接測量直流電樞電源電壓及外側電壓。
（5）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
（6）可調電阻：兩組0～900Ω/0.5A可調電阻。
單相電容運轉電動機電容：4uF/450V CBB電容。
（7）低壓電器：3個熔斷器、2個交流接觸器、1個熱繼電器等
5、儀器配備
（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻
（2）890B+數字萬用表，三位半顯示
（3）鉗形電流表一只
（4）交流耐壓測試儀：電壓測試范圍為0～5KV，漏電流0～100mA，變壓器容量為1000VA。
6、制作設備、電機等配備
（1）拆裝工具一套：拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗、鋼劇等。
（2）鉗工工具：劃線針、圓規、沖子、樣板、直角鋼尺、游標卡尺、千分尺、塞尺、老虎臺等。
（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便
四、配置清單（單套）
|
序號 |
名稱 |
組成 |
規格 |
數量 |
|
1 |
柴油同步發電機組 |
柴油發動機、發電機等，帶控制器。 |
PN≥30kW |
1套 |
|
2 |
三相隔離變壓器 |
液晶數顯，干式風冷、主副繞組、隔離系統等 |
PN≥8kW |
1臺 |
|
3 |
三相繞線式異步電動機 |
轉軸、轉子繞組、定子繞組等 |
PN≥2kW |
1臺 |
|
4 |
三相鼠籠式異步電動機 |
繞組定子、轉子、轉軸、軸承、風葉、接線盒等 |
PN≥4kW |
2臺 |
|
5 |
單相異步電動機 |
繞組定子，轉子、轉軸、軸承、電容等 |
PN≥2kW |
2臺 |
|
6 |
步進電機 |
電機外殼、定子、繞組轉子、轉軸、軸承等，帶控制器。 |
TN≥4.5N.M |
1臺 |
|
7 |
三相同步發電機 |
定子、轉子、轉軸、軸承、接線端子等，與柴油同步發電機組的發電機結構類似。 |
PN≥12kW |
1臺 |
|
8 |
有刷直流電機 |
電機外殼、定子、繞組轉子、電刷、軸承等，帶控制器。 |
PN≥0.5kW |
1臺 |
|
9 |
無刷直流電機 |
電機外殼、定子、繞組轉子、轉軸、軸承等，帶控制器。 |
PN≥0.5kW |
2臺 |
|
10 |
伺服電機 |
定子、繞組轉子、轉軸、軸承、編碼器等，帶驅動器。 |
PN≥0.5kW |
1套 |
|
11 |
拆裝工具 |
拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗、鋼劇等 |
|
1套 |
|
12 |
鉗工工具 |
劃線針、圓規、沖子、樣板、直角鋼尺、游標卡尺、千分尺、塞尺、臺虎鉗6寸 |
|
1套 |
|
13 |
手搖電子計數繞線機 |
|
|
1臺 |
|
14 |
拆裝實訓臺 |
含實訓屏及電源系統 |
|
1套 |
|
15 |
置物架 |
單獨的立面置物架，配12個料盒，30個工具掛鉤。 |
|
1臺 |
|
15 |
電機教學軟件 |
（用戶自配） |
|
1套 |
