LGJ-Q02型機電工業自動化綜合實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述

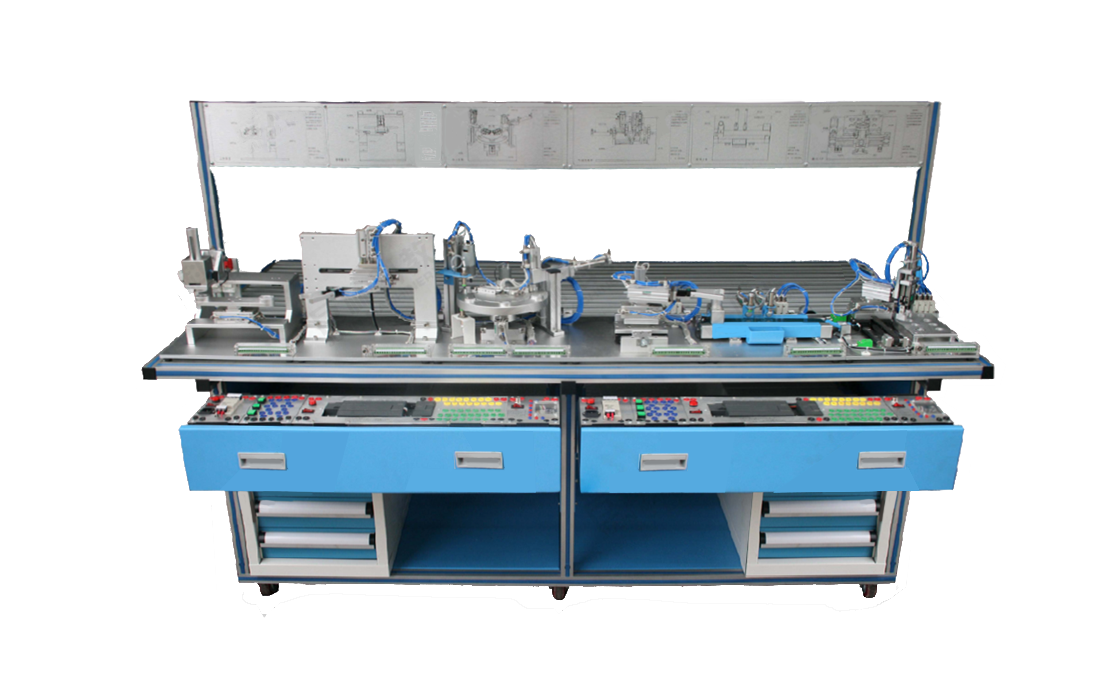

LGJ-Q02型機電工業自動化綜合實訓裝置操作平臺采用創新式雙面設計理念。在平臺正上方設長條面板,展示各種應用回路示教圖及操作流程注意事項和功能模塊說明;而平臺下方為抽屜式控制系統安裝抽屜,需要進行電氣控制時拉出進行連接即可。電氣控制器采用了自主研發的超小型模塊盒組裝式,并配備有方便拆卸塑料彈卡可隨意安裝于控制抽屜;抽屜下方兩側均為一個2抽屜式零件柜,該柜體中上層為工具及資料框,下層為方格式氣動/電氣元件放置抽屜,平臺下方中間位空出位置用于擺放閑置的功能模塊。
二、實驗臺主要技術參數
| 供電電源 | 單相 AC 220V±10% |
| 控制電源 | 24V DC ± 10% 5A |
| 溫度 | -10°C~60°C |
| 環境濕度 | ≤90% ( 40°C ) |
| 整機消耗 | ≤1.5kVA |
| 氣源壓力 | 0.4~0.7Mpa |
| PLC主機 | 西門子S7-200 |
| 安全保護措施 | 具有接地保護、漏電保護等功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線 |
| 實訓臺尺寸 | 鋁合金結構框架，2100mmx1120mmx1450mm |
三、面向?qū)I(yè)
1.主要應用培訓內容
氣動工業綜合應用實訓裝置主要面向高職高專院校機電類、電氣類、網絡通信類、自動化類及相關專業的課程實訓、實驗教學以及相關的職業技能培訓。
2.職業技能實訓內容
1）培養機械結構拆裝的動手能力,具有熟練的電工基礎操作的技能,能正確焊接控制電路;熟練通用低壓電器的基本原理及使用方法;具有閱讀電氣控制線路的原理圖與接線的能力;具有交直流調速電機和步進/同服電機等電氣控制系統進行安裝、調試和維護的能力;熟練氣動原理圖和搭接氣動控制回路能力;具有PLC編程、應用及復雜邏輯控制的能力;能正確使用常規電工電子儀器的能力;具有工程項目組織規劃和團隊合作的能力。
2）可承擔氣動自動化及PLC應用相關的對外培訓以及中、高級工的考核。
四、涉及課程
1. PLC編程及應用
2. 傳感器檢測技術
3. 氣動原理應用技術
4. 電氣控制技術應用
5. 機械系統安裝調試
6. 電機驅動技術應用
7. PLC網絡技術
8. 系統維護及故障檢測技術
五、主要實訓內容
1. 傳感器檢測技術培訓
2. 氣動技術應用培訓
3. 可編程控制器編程培訓
4. 電氣控制技術培訓
5. 電機驅動技術培訓
6. 自動控制技術培訓
7. 機械系統安裝和調試培訓
8. 系統維護與故障檢測技術培訓
9. 計算機組態監控技術培訓
1. PLC編程及應用
2. 傳感器檢測技術
3. 氣動原理應用技術
4. 電氣控制技術應用
5. 機械系統安裝調試
6. 電機驅動技術應用
7. PLC網絡技術
8. 系統維護及故障檢測技術
五、主要實訓內容
1. 傳感器檢測技術培訓
2. 氣動技術應用培訓
3. 可編程控制器編程培訓
4. 電氣控制技術培訓
5. 電機驅動技術培訓
6. 自動控制技術培訓
7. 機械系統安裝和調試培訓
8. 系統維護與故障檢測技術培訓
9. 計算機組態監控技術培訓
六、適應的教材
1. 電工電子技術
2. 電機拖動技術應用
3. 機械設計基礎
4. 氣動原理技術
5. PLC編程技術
6. 傳感器與檢測技術等
1. 電工電子技術
2. 電機拖動技術應用
3. 機械設計基礎
4. 氣動原理技術
5. PLC編程技術
6. 傳感器與檢測技術等
