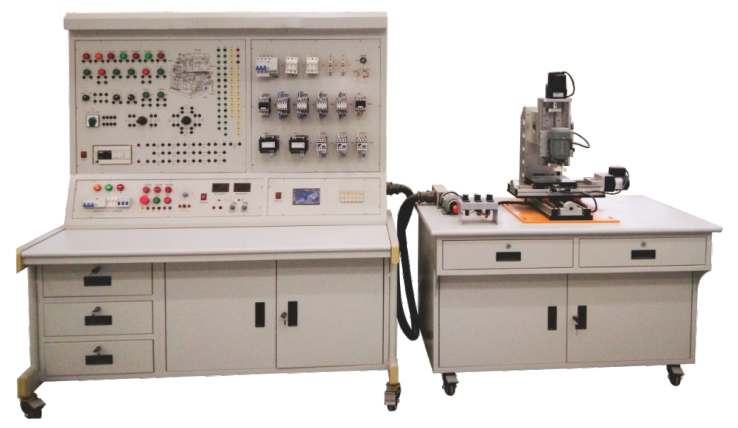

LGY-DQ013D型X62W銑床電氣維修實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGY-DQ013D型X62W銑床電氣維修實訓考核裝置是由多種電氣元器件組成各種電氣控制線路，并配有由教師機控制的智能考核系統方便教學使用。本設備采用仿真實物的方式，根據實物工作原理設計出機械機構進行高強度仿真學習，在有效學習的基礎上增加了樂趣性。為了能開拓學生的思維，提高學生的創新意識本設備特別加入了PLC改造系統，滿足了學員對本設備的創新性創造，本設備完全可以獨立使用，學生可以在該系列實訓考核臺上進行各種電氣故障的排除、訓練和演示，以達到熟悉各種故障現象和熟練排除各種故障現象的動手能力和訓練目的。
二、功能特點
1.X62W銑床實訓考核裝置有1臺鋼制結構的臺架和一臺機床半實物（床身采用鋁合金，貼近真實機床）及電源裝置組成。
2.裝置電氣部分的操作，能實現X62W型萬能銑床各種運動，它包括：主軸正反轉、工作臺進給及冷卻泵運行。極限位置的限位保護，配有輸入輸出點48點的三菱PLCFX3U-48MR，能實現PLC控制X62W萬能銑床的功能。
3.機床電氣線路的所有接點，在裝置面板上都有相應的測量點，便于學員檢測故障。
4.面板上安裝有機床的所有主要電器及動作指示燈、機床的所有操作都在該面板上進行，指示燈用于指示機床的相應動作，所有元器件均有可測量點，方便測量。面板上印有X62萬能銑床示意圖與原理圖，能直觀地看清該銑床的外形輪廓。被設備設有30位故障由教師機控制。
（半實物介紹）5.X62W銑床半實物由五個電機和三條導軌、一個旋鈕架子、一張半實物桌子等組成，五個電機分別控制半實物機床的前后、上下、左右運動和冷卻泵控制、主軸旋轉控制，半實物一側設有一小型旋鈕開關架子，裝有三個旋轉開關分別控制電機的六個方向運動，方向運動受到設好的六個極限位置所限制，避免方向運動是超出限位損壞設備。加工臺設在左右運動電機上面，有效的模仿了真實電機的運作情況，在安全方便的前提下實現了模擬加工。
三、技術參數
1、工作電源：三相五線 供電 AC 380 V ±１０% 50 Hz；設置有一個總電源開關，具有漏電保護功能，當漏電電流達30mA時，保護裝置動作，為工位單獨提供三相四線交流電源輸出；設有急停按鈕，按下立即切斷三相電源輸出；
2、電網電壓指示：設有三相電壓指示燈，可分別指示電網輸入的三相線電壓；
3、實驗臺外形尺寸：長×寬×高＝1565mm×750mm×1760mm；
4、整機消耗視在功率：≤0.5 KVA；
5、工位提供安全型插孔三相電源輸出，單相電源輸出采用泰力三插插板；
6、安全保護措施：具有接地保護、短路、過載、漏電保護功能，符合相關的國家標準。
7、本設備提供實訓電壓：交流24V多段可調，直流24V可調；
