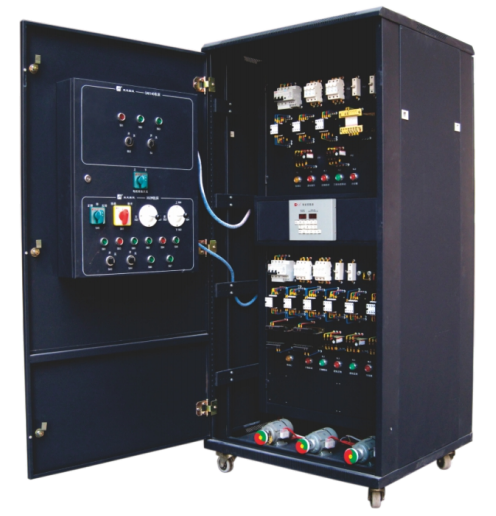

LGY-DQ015A型四合一機床電氣培訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGY-DQ015A型四合一機床電氣培訓考核裝置，可廣泛用于開設電力拖動課程及進行電工技能等級考核的學校或單位。電控柜的主體分為銑床電氣線路、車床電氣線路、鉆床電氣線路、磨床電氣線路四個部分。本設備能完成銑床、車床、鉆床和磨床的工作原理及動作，可以獨立進行操作，學生也可以在機床電氣電路中進行電氣故障的排除訓練，以達到熟悉各種故障現象、提高學生排除各種故障的動手能力。
二、功能和實訓內容舉例
實訓內容：
1.了解車床、銑床、鉆床及磨床電氣電路的工作原理。
2.訓練學生對機床電氣路故障分析和故障維修能力。
3.CA6140車床的16個故障點考核。
1)全部電機均缺一相，所有控制回路失效。
2)主軸電機缺相。
3)冷卻泵電機缺相。
4)M2、M3電機缺一相，控制回路失效。
5)除照明燈外，其它控制均失效。
6)展閉合電源后，照明燈就亮。
7)閉合SA后，照明燈不亮。
8)通電指示燈不亮。
9)指示燈亮，其它控制均失效。
10)主軸電機不能自鎖，只是按鈕SB2點動有效。
11)接通QS1主軸電機即啟動，無需按SB2。
12)主軸電機不起動。
13)刀架快移及冷卻泵操作失效。
14)接通QS1刀架即快移，無需按SB3。
15)刀架快移電機不啟動，刀加快移失效。
16)主軸電機不啟動，冷卻泵控制失效，QS2不起作用。
4.X62W銑床的16個故障點考核
1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電。
2)快速進給電磁鐵不能動作。
3)主軸電機無論正反轉均缺一相。
4)照明及控制變壓器沒電，照明燈不亮，控制回路失效。
5)控制變壓器沒電，控制回路失效。
6)照明燈不亮。
7)控制回路失效。
8)冷卻泵失效。
9)主軸制動失效。
10)一處主軸啟動失效，另一處好。
11)主軸不能啟動。
12)主軸點軸只有點動，不能自鎖。
13)工作臺的進給控制及快速進給全失效。
14)工作臺向下、向右、向前移動沒有。
15)進給控制的向后、向上、向左失效。
16)工作臺向上向后失效。
5.M1720平面磨床電路故障現象
1)液壓泵電動機缺一相。
2)砂輪電動機、冷卻泵電動機均缺一相（同一相）。
3)砂輪電動機缺一相。
4)砂輪下降電動機缺一相。
5)控制變壓器缺一相，控制回路失效。
6)控制回路失效。
7)液壓泵電機不啟動。
8)KA繼電器不動作，液壓泵、砂輪冷卻、砂輪升降、電磁吸盤均不能啟動。
9)砂輪上升失效。
10)電磁吸盤充磁和去磁失效。
11)電磁吸盤不能充磁。
12)電磁吸盤不能去磁。
13)整流電路中無直流電，KA繼電器不動作。
14)照明燈不亮。
15)電磁吸盤充磁失效。
16)電磁吸盤不能去磁。
6.Z3040鉆床電路故障現象
1)全部電機缺一相。
2)冷卻泵電機缺一相。
3)主軸電機缺一相。
4)搖臂電機下降時缺一相。
5)液壓電機缺一相，控制變壓器缺相控制電路失效。
6)變壓器缺一相，控制回路失效。
7)控制回路失效。
8)主軸啟動失效。
9)主軸能啟動外，其它控制均失效。
10)搖臂升降控制失效。
11)搖臂上升控制失效。
12)搖臂下降控制失效。
13)搖臂、主軸箱、立柱松緊控制失效。
14)搖臂、主軸箱、立柱松開控制失效。
15)搖臂、主軸箱、立柱夾緊控制失效。
16)搖臂自動夾緊控制失效
三、技術參數
1.外形尺寸：850×800×1700mm
2.電源電壓：AC 380V±10%（三相五線），50Hz。
3.整機消耗視在功率：≤ 1 KVA；
4.環境溫度：環境溫度：－5℃～+40℃
5.相對濕度：≤ 90%
