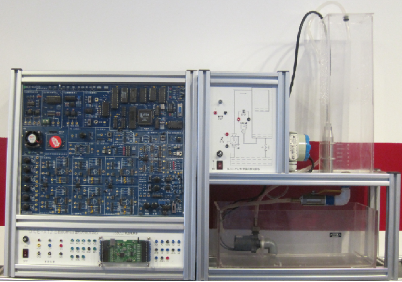

LG-ATYW01型 過程自動控制理論?計算機控制技術實驗平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概況
控制理論•計算機控制技術學習是自動化、自動控制、電子技術、電氣技術、精密儀器等專業教學中的基礎課程。系統提供集成操作軟件，通過虛擬PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機、YW單容液位控制系統等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、*優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
二、系統構成
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速
控制理論•計算機控制技術學習是自動化、自動控制、電子技術、電氣技術、精密儀器等專業教學中的基礎課程。系統提供集成操作軟件，通過虛擬PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機、YW單容液位控制系統等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、*優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
| 序號 | 產品名稱 | 參數 | 備注 |
| 1 |
實訓 控制平臺 |
采用工業級全鋁合金框架結構,非鈑金加工。鋁合金規格30*30mm，控制臺背后采用門式結構，配置門鎖，方便維修檢修。 整體尺寸: 500×200×500 mm 輸入電壓：220V ±10% 50HZ 輸出電壓/電流：+5V/2A，+l2V/0.2A，-l2V/0.2A |
|
| 2 | 模塊電路 |
（1）系統采用Intel 8088作為系統的控制計算機，擴展EPROM采用W27512，存儲空間64K,擴展RAM采用HM62256，存儲空間32K，鎖存譯碼采用CPLD器件ispLSI 1032E。 （2）信號源發生單元電路：正弦波、方波、斜波及拋物波，信號周期在2毫秒至30秒之間可調； （3）采樣保恃器及單穩單元電路； （4）運算模擬單元電路； （5）非線性單元電路； （6）狀態指示燈單元； （7）D/A0832數/模轉換單元電路； （8）A/D0809模/數轉換單元電路； （9）單節拍脈沖發生單元； （10）電位器單元； （11）－5V電源發生單元； （12）ULN2803驅動單元； （13）直流電機模塊單元(帶反饋)； （14）步進電機模塊單元； （15）信號測量單元： 采用PC軟件實現雙蹤示波器、頻率特性分析等功能。 （16）特殊運算環節單元； （17）可變電阻器組單元； （18）微型溫度控制單元； |
|
| 3 | 上位軟件 |
系統為嵌入式控制計算機配有高度可視化的源語言級集成開發環境，集控制程序開發、調試和實驗測量分析于一體，支持匯編源語言級的編程和調試。系統還提供有一組先進的虛擬儀器功能，為用戶創造了集控制系統設計、電路構造、系統調試和測試分析諸功能一體化的實驗環境： (1)雙蹤超低頻數字存儲示波器：具有實時測量和顯示、波形回放、游標測量、波形存貯等功能。 (2)頻率特性分析儀：可顯示系統各頻率點的時域相應波形并進行分析，以半自動掃頻測量方式進行測量，測量完畢后即可產生極坐標圖和波特圖，由此顯示出系統的頻率特性，同時還具有圖形保存功能。 (3) X_Y測量：將兩路測量信號以X_Y坐標的形式顯示，具有波形刷新和波形存貯功能，可應用于非線性系統的實驗特性研究。 |
|
| 4 | YW單容液位控制系統 |
采用工業級全鋁合金框架結構,非鈑金加工。鋁合金規格30*30mm。 整體尺寸: 520×200×660 mm 由有機玻璃水箱，水槽、水泵、和液位壓力傳感器、控制閥門、水管、24V開關電源等部件組成。 （1）水箱，水槽：采用7mm厚度透明有機玻璃材料，水箱正面標有水位標尺，內部有設有緩沖槽。 （2）水泵：直流24V，直流無刷，磁力驅動，可調速控制流量;靜態楊程6米;*大流量960L/H;工作壽命大于20000小時;具有缺水自動保護功能;防護等級：IP68。 （3）液位壓力傳感器： 全封閉式電路，具有防潮、防結露、防滲漏功能;測量形式及范圍 0～1～200mH2O 允許過載：2倍滿量程壓力 工作溫度：-20～80℃ 溫度補償：-10～70℃ 存儲溫度：-40～80℃ 輸出信號：（0～5)V三線制 供電電源：15～36 VDC(標定電壓24VDC) 外殼材料：304不銹鋼O型圈 氟橡膠 電 纜：專用防水透氣電纜 防護等級：IP68(壓力傳感器部分) （4）開關電源：配置高性能DC24V/1.5A開關電源。 |
|
| 5 |
數據 采集卡 |
（1） 核心CPU芯片采用32 位 RISC ARM STM32,使用實時操作系統RTOS； （2） USB2.0通訊接口； （3） 支持LabVIEW, CVI, Matlab, C++ 二次開發接口； （4） 模擬量輸入：14位ADC分辨率率，支持同時8 路單端輸入或者4路差分輸入； （5） 模擬量輸出：12位DAC分辨率率，2通道輸出； l 直流電壓范圍：0~5V，波形輸出支持正弦，方 波，鋸齒，三角波任意波形 （6） 數字量輸入輸出：支持8 路輸入輸出，集電集開漏輸出，電平方式：5V TTL。 （7） 計數器/脈沖輸出：通道數：1通道；*高計數頻率：5Mhz，分辨率：32位，計數范圍：0~65535 |
|
| 6 | 導線 | 配置錐形頭鎖緊式連接線，2mm規格，接觸安全可靠。 | |
| 7 | 輔材 | 電子版WORD文檔、保修卡、電源線、光盤盒等 | |
| 8 |
完成的 實訓項目 |
（一）自動控制原理 實驗項目 1、 典型環節的模擬研究 2、 典型系統瞬態響應和穩定性 3、 系統校正 4、 控制系統的頻率特性 5、 典型非線性環節 6、 非線性系統（一） 7、 非線性系統（二） 8、 采樣系統分析 9、 采樣控制系統的校正 10、態反饋（極點配置） （二）計算機控制技術 1、A/D，D/A轉換 2、采樣保持器 3、數字濾波 4、積分分離式PID控制 5、*小拍有紋波系統實驗 6、*小拍無紋波系統實驗 7、大林算法控制 8、非線性控制 9、解耦控制 10、綜合控制實驗 （三）控制系統應用 1.直流電機閉環調速實驗 2.溫度閉環控制實驗 3.步進電機調速實驗 4. 單容液位控制系統實驗 |
