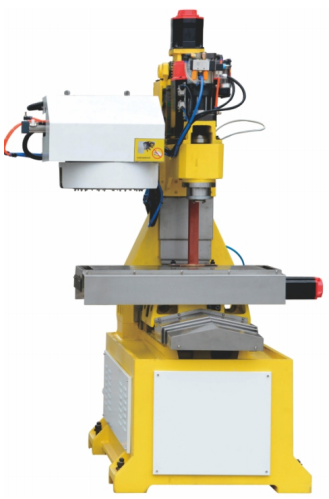

LGY-SK05J型加工中心機床實訓設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一. 設備功能說明
加工中心機床模塊是一臺 X、Y、Z三軸伺服控制立式加工中心，結構及外形尺寸緊湊合理，主軸為伺服電機驅動。刀庫類型為斗笠式（或選機械手式），底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，在底座的內部分布著的加強筋，滑座為箱體式結構，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。
X、Y、Z向?qū)к壘鶠榕_灣H級直線導軌，配合自動強制潤滑，實現機床的高速運動；X、Y、Z三個方向進給采用高精度高強度的滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度；采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，轉速達10000rpm；主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度；
X、Y、Z三個方向?qū)к?、絲杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；采用高質量的10把斗笠刀庫換刀準確，最短路徑換刀，換刀時間短，效率高，經百萬次運轉測試，符合可靠性要求；刀庫帶有阻尼結構，能減少運動時的沖擊，保證刀庫的使用壽命； 采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠；
二. 技術參數
1、行程
X軸：420mm
Y軸：240mm
Z軸：400mm
主軸端面至工作臺面距離：80~480mm
主軸中心至立柱導軌面距離：315mm
2、工作臺
工作臺面積：800×260mm
工作臺最大負荷：150kg
T型槽（槽×寬×中心距）：5×16×50
3、主軸
主電機功率： 3.7kw
X/Y/Z軸電機：X/Y :0.75kw/3.5Nm Z :1.2kw/7Nm
主軸內錐：BT30
主軸轉速：100~10000rpm
4、刀庫
刀具容量：10把
最大刀具直徑（鄰/空）：φ60/φ100mm
最大刀具長度：200mm
最大刀具重量：5kg
5、外形尺寸：
外形尺寸：長×寬×高＝830×1000×1800；
重量：1000KG
