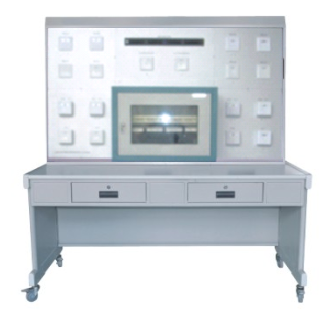

LG-B01型室內水平工作區系統實驗實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

LG-B01型 室內水平工作區系統實驗實訓裝置能讓學生進行室內水平工作區系統的元件、作用、組成和原理的認識實訓。 LG-B01型 室內水平工作區系統實驗實訓裝置能讓學生學習各種工具如網絡鉗、打線工具和導通測試儀的使用，能進行各種器材如機柜、配線架、模塊、面板和跳線的安裝與制作、跳線的測試及使用的操作，能進行信息點導通測試、尋測與編號的訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。LG-B01型 室內水平工作區系統實驗實訓裝置能讓學生進行線路故障的判斷與處理。

一、裝置組成：
LG-B01型 室內水平工作區系統實驗實訓裝置全部元器件均采用實物，整個實訓裝置主要由墻柜、110配線架、網絡配線架、打線工具、超五類線、三類線索、水晶頭、模塊1、模塊系統等組成。
二、系統實訓功能：
LG-B01型 室內水平工作區系統實驗實訓裝置能學習各種工具如網絡鉗、打線工具和導通測試儀的使用，能進行各種器材如配線架、模塊、面板和跳線的安裝與制作、能進行跳線的測試、使用及信息點導通測試、尋測與編號的訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。

三、系統技術指標：
1.工作電壓：9V干電池
2.整機容量：0W
3.外型尺寸：150×70×180cm3
4.安全保護：9V低電壓
5.故障設置：具有故障設置系統
四、實訓項目
實訓項目一：采用T568A、568B兩種標準壓接模塊操作
實訓項目二：采用T568A、568B兩種標準制作水晶頭實訓項目
實訓項目三：打線工具的使用操作
實訓項目四：信息面板及防塵蓋的安裝操作
實訓項目五：配線架的安裝操作
實訓項目六：標準墻柜設備安裝操作
實訓項目七：在超五類跳線壓接線操作
實訓項目八：標記、理線、打線、軋線操作
實訓項目九：線路故障的判斷與處理
實訓項目十：線路的測試實訓項目
實訓項目十一：測試報告的制作實訓項目
實訓項目十二：按線路圖將各部分連線
實訓項目十三：設計并安裝一個簡易應用系統
五、設備參數：
UNILAN U5E配線架采用了整合式設計，體積更小巧，可適應各種安裝環境，性能更卓越，完全滿足超五類綜合布線系統要求，背面有保護PCB板的護板，并有防脫線護蓋，保證長期使用下的性能良好。
1、超五類24口配線架

正面

背面

2、1.75”線路管理
語音配線架采用19英寸機架式模塊化配線架（100對）。
在語音主干采用3類50對規格的大對數語音干線電纜，以主機房為中心，星型輻射至各樓層配線間。而德特威勒的UNINET系列Cat.3大對數電纜用于建筑物垂直干線和建筑物間的干線的語音傳輸，特性阻抗100ohm，提供25/50/100對三種選擇，采用IEC色標方案，UNINET CAT.3特性：

頻率（MHz）	1	4	10	16
*大衰減（DB）	2.6	5.6	9.8	13.1
近端串?dāng)_（DB）*壞情況	41	32	26	23
特性阻坑（DB）	100+15	100+15	100+15	100+15

六、配置清單

名稱	組成	數量
室內水平工作區系統實訓裝置	墻柜	1 臺
	110配線架	1套
	網絡配線架	1臺
	打線工具	1套
	測試儀	1臺
	面板1	1套
	面板2	2只
	模塊1	16只
	模塊2	1個
	底座	1只
	超五類線	1只
	水晶頭	1只
	三類線	1把
	故障開關	16個
	實訓桌和實訓屏架	1套
