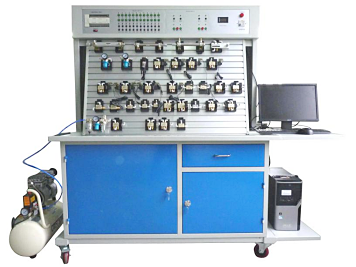

LGJ-SYQ02型 雙面工業液壓氣動實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGJ-SYQ02型 雙面工業液壓氣動實訓臺覆蓋了氣壓傳動、液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域.是氣壓傳動技術、液壓傳動技術和各種現代控制技術的組合體。雙面工業液壓氣動實訓臺加上該實驗采用雙面工作臺結構設計，一個實驗臺可供兩組學生同時進行各自不同的實驗，大大的提高了實驗設備的使用效率，并有效的利用了實驗室空間。此外，雙面工業液壓氣動實訓臺采用PLC控制和繼電器兩種控制方式控制，可實現回路自動、氣動/液動、手動等多種方式操控。
一、實驗臺主要技術參數
| 電源 | 國家標準工業用電一AC380V、50HZ,三相五線制 |
| 控制電壓 | 安全控制電壓——DC24V |
| 使用環境要求 | 防潮、防塵環境 |
| 系統總功率 | <=3KW |
| 液壓系統安全使用壓力 | P<=6.3Mpa |
| 氣動系統安全使用壓力 | <=0.85Mpa |
| 主實驗臺尺寸 | 約1540mm x750mm x1600mm |
| 重量 | 約300Kg |
二、主要特點
1.采用雙面式設計,可同時容納兩組學生開展實驗實訓。
2.同時配套液壓與氣動實驗器材，可獨立或組合開展教學工作。
3.實驗控制方式多樣化：實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術,讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力。
4.實驗用電的安全性：本實驗臺采取高低壓電分開方式380V泵站用電采取獨立控制結構,自帶過載、過熱、短路、 漏電保護，實驗?zāi)K用電全部DC24V低壓供電，保證學員用電時的安全。
三、主要實驗項目
| 液壓回路實驗 | 壓力控制回路 |
| 變壓回路 | |
| 卸荷回路 | |
| 穩壓回路 | |
| 卸壓回路 | |
| 速度控制回路 | |
| 同步回路 | |
| 方向控制回路 | |
| 鎖緊回路 | |
| 平衡回路 | |
| 伺服實驗項目 | 常見氣動回路演示實驗 |
| 單作用氣缸的電磁閥換向回路 | |
| 雙作用氣缸的電磁閥換向回路 | |
| 雙作用氣缸的氣控閥換向回路 | |
| 單作用氣缸的單向速度調節回路 | |
| 單作用氣缸的雙向速度調節回路 | |
| 雙作用氣缸的進口調節速度調節回路 | |
| 雙作用氣缸的出口調節速度調節回路 | |
| 速度換接回路 | |
| 采用并聯節流閥的緩沖回路 | |
| 互鎖回路 | |
| 單缸連續往復控制回路 | |
| 雙缸連續往復控制回路 | |
| 用行程閥雙缸順序動作回路 | |
| 用電氣開關雙缸順序動作回路 | |
| 二次壓力控制回路 | |
| 高低壓力轉換回路 | |
| 計數回路 | |
| 延時回路 | |
| 邏輯閥的應用回路 | |
| 雙手操作回路 | |
| 自動手動并用回路 |
