LG-ZBX03型 變頻空調制冷設備實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述：
1、強化制冷系統、制冷空調設備的安裝、調試、管理、操作、維護、檢修和故障處理的現場訓練。
2、強化培養中職、高職學生職業技能，考取職業資格或技術等級證書，在強調實用性的前提下，充分重視實訓內容的先進性、前瞻性，*大限度地體現本職業當前*新的實用操作技能，對提高學生職業素質，掌握制冷設備操作工的實際職業技能起到指導作用。
3、以職業需求為實訓目標，遵循以實踐教學為基礎。以制冷設備銷售、安裝、維護維修、制冷設備生產裝配為就業方向。
4、該實訓室實現集空調/制冷設備（1）市場推銷專業技能；（2）空調/制冷設備施工安裝技能；（3）空調/制冷設備維護維修技能；（4）空調/制冷設備生產裝配工藝技能；（5）空調/制冷設備技能鑒定及設備性能測定；（6）空調/制冷設備應用設計；（7）空調/制冷設備技術革新；（8）兼容中央空調和冰箱等制冷設備的綜合性實訓平臺。

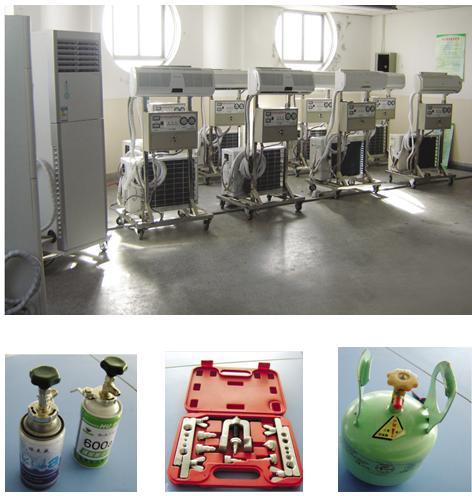

5、該實驗實訓平臺采用30*40優質鋼管焊接而成，表面雙層亞光密紋噴塑處理，實訓臺利用雙面空間，一面裝有實訓所用的空調設備，包含有空調機、控制總開關、壓力表、視液鏡、故障設置盒、故障閥等。另一面為一個焊接實訓平臺，臺面采用5mm厚優質鋼板，可以以在上面進行焊接、管路成型、制作喇叭口、擴孔等實訓項目。
6、故障設置包含有管路系統和電路系統兩大部分，管路系統故障采用手閥串接或并接在管路系統中，以管路的堵塞和泄漏為故障設置類型進行故障設置。電路系統設置有傳感器、控制單元、電源電路等常見的故障的設置。故障設置具有常見性、典型性和代表性。
三、實訓工位/教儀配置
|
序號
|
名稱材質描述
|
規格型號（MM）
|
數量
|
備注
|
|
1
|
實訓臺
|
2700*1200*100
|
1套
|
機位臺板升降750mm帶焊接平臺.配套電源插座.
|
|
2
|
工具柜
|
500*750*800
|
1套
|
上抽下柜
|
|
3
|
凳子
|
1000*500*435
|
1套
|
通用型(含旋轉式操作凳)
|
|
序號
|
工具名稱
|
數量
|
規格型號
|
|
1
|
數字萬用表
|
1
|
通用型
|
|
2
|
數字鉗形電流表
|
1
|
自由量程
|
|
3
|
電烙鐵
|
1
|
60W外熱式
|
|
4
|
擴管器
|
1
|
制冷設備專用型
|
|
5
|
割刀
|
1
|
制冷設備專用型
|
|
6
|
平銼
|
1
|
制冷設備專用型
|
|
7
|
真空壓力表
|
1
|
-0.1～3.0Mpa
|
|
8
|
尖嘴鉗
|
1
|
150MM、200MM各1把
|
|
9
|
鋼絲鉗
|
1
|
150MM、200MM各1把
|
|
10
|
活扳手
|
1
|
200MM、300MM各1把
|
|
11
|
螺絲刀
|
1
|
-（75、150、200）各1把
+（100、150、200）各1把
|
|
12
|
真空泵
|
1
|
便攜型
|
|
13
|
焊具
|
1
|
便攜式
|
|
14
|
制冷劑鋼瓶
|
1
|
便攜式
|
|
15
|
呆板手
|
1
|
12、14、17、19、27各1把
|
|
16
|
冷媒回收機
|
1
|
空調專用
|
|
17
|
斜口鉗
|
1
|
剪刀
|
|
18
|
方榫板手
|
1
|
內六角（4-8#）各1把
|
|
19
|
彎管器
|
1
|
軟（Φ6.35-19.05）1套
硬（Φ6.35-19.05）1套
|
|
20
|
封口鉗
|
1
|
制冷專用型
|
|
21
|
切割機
|
1
|
臺式標準型
|
|
22
|
手持式切割機
|
1
|
4″
|
|
23
|
氮?dú)馄?/font>
|
1
|
標準型
|
|
序號
|
材料名稱
|
規格型號
|
數量
|
備注
|
|
1
|
標瓶工業氧氣
|
40L
|
1瓶
|
含氧氣瓶
|
|
2
|
丁烷氣體
|
280ml*12
|
1件
|
|
|
3
|
磷銀焊條
|
標準紫銅焊條
|
10KG
|
|
|
4
|
制冷用紫銅管
|
Φ6.35
|
100M
|
配套保溫管
|
|
5
|
制冷用紫銅管
|
Φ9.52
|
100M
|
配套保溫管
|
|
6
|
制冷用紫銅管
|
Φ12.7
|
100M
|
配套保溫管
|
|
7
|
制冷用紫銅管
|
Φ15.88
|
50M
|
配套保溫管
|
|
8
|
制冷用紫銅管
|
Φ19.05
|
50M
|
配套保溫管
|
|
9
|
制冷管路扎帶
|
20000*100
|
5件
|
|
|
10
|
制冷劑
|
R22*45
|
1罐
|
|
|
11
|
銅管接頭
|
Φ6.35-Φ19.05
|
1套
|
|
|
12
|
焊錫絲及助焊劑
|
0.8mm*150g
|
1組
|
|
|
13
|
標準緊固件
|
Φ8.Φ10
|
各1只
|
|
