LGGD-S700K型 提速道岔S700K轉轍機實訓演練平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述

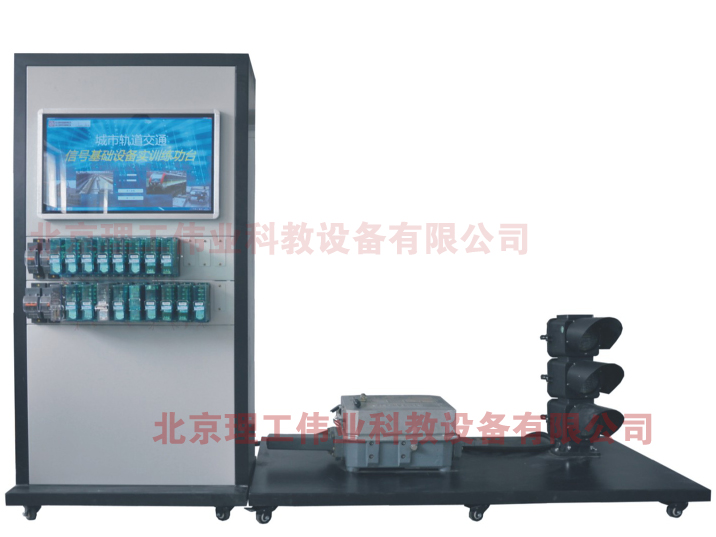

LGGD-S700K型 提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。

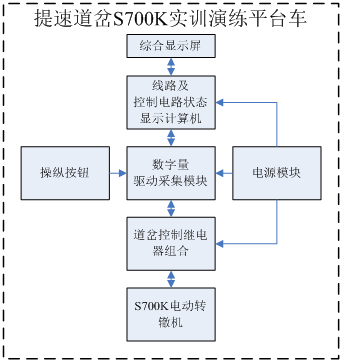

二、平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機結構培訓和教學。
三、軟件界面

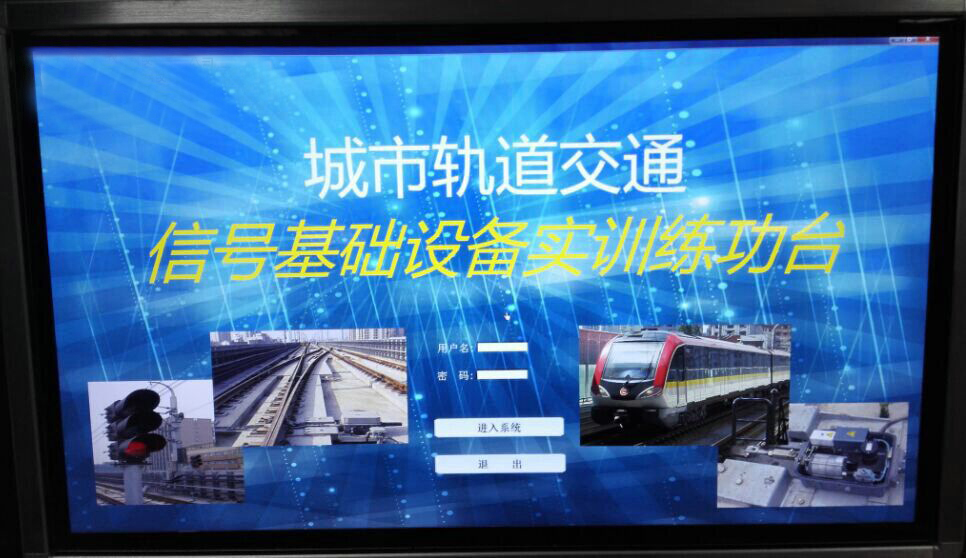

1、上位機登錄界面

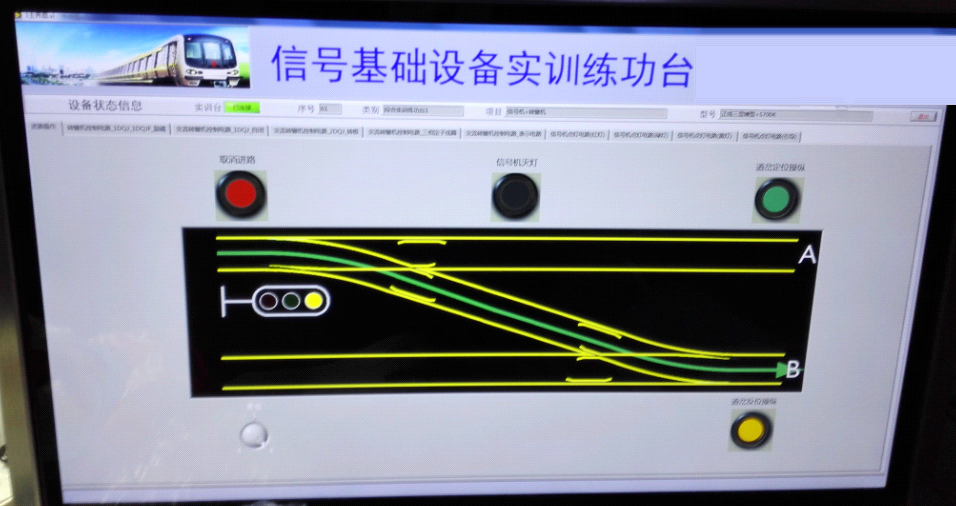

2、上位機道岔和信號操作界面

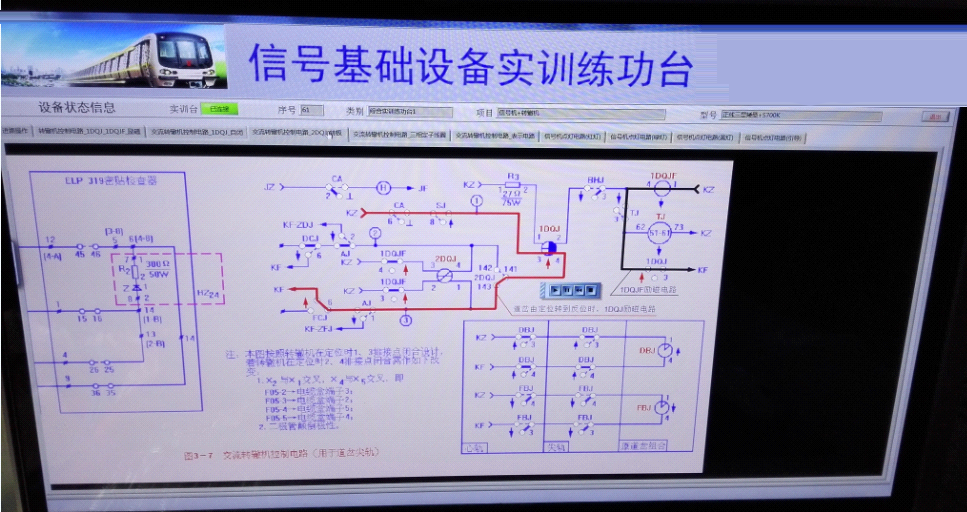

3、上位機電路演練界面
四、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 實驗設備 教學設備 教學儀器 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
LGGD-S700K型 提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。
三、軟件界面
1、上位機登錄界面
2、上位機道岔和信號操作界面
3、上位機電路演練界面
四、配置清單
| 序號 | 設備名稱 | 規格 | 單位 | 數量 |
| 1 | 信號組合柜 | 定制，且需符合鐵標要求 | 臺 | 1 |
| 2 | 信號繼電器 | S700K轉轍機控制定型組合繼電器 | 個 | 10 |
| 3 | 轉轍機 | S700K三相交流電動轉轍機 | 臺 | 1 |
| 4 | 線路及控制電路狀態顯示計算機 | 定制 | 臺 | 1 |
| 5 | 綜合顯示屏 | 高分辨率顯示器 | 臺 | 1 |
| 6 | 數字量驅動采集模塊 | 多路輸入輸出 | 套 | 1 |
| 7 | 24V電源模塊 | 供給信號繼電器 | 臺 | 1 |
| 8 | AC220V轉三相交流380V電源模塊 | S700K轉轍機動作 | 臺 | 1 |
| 9 | 斷路器 | 4 | ||
| 10 | 練功平臺車 | 定制 | 臺 | 1 |
| 11 | 動作桿與表示桿間連桿 | 套 | 1 | |
| 13 | 繼電器座、盲板、機柜安裝輔件 | 套 | 1 | |
| 14 | 機柜配線（含連接器、電纜、配線等） | 套 | 1 |
