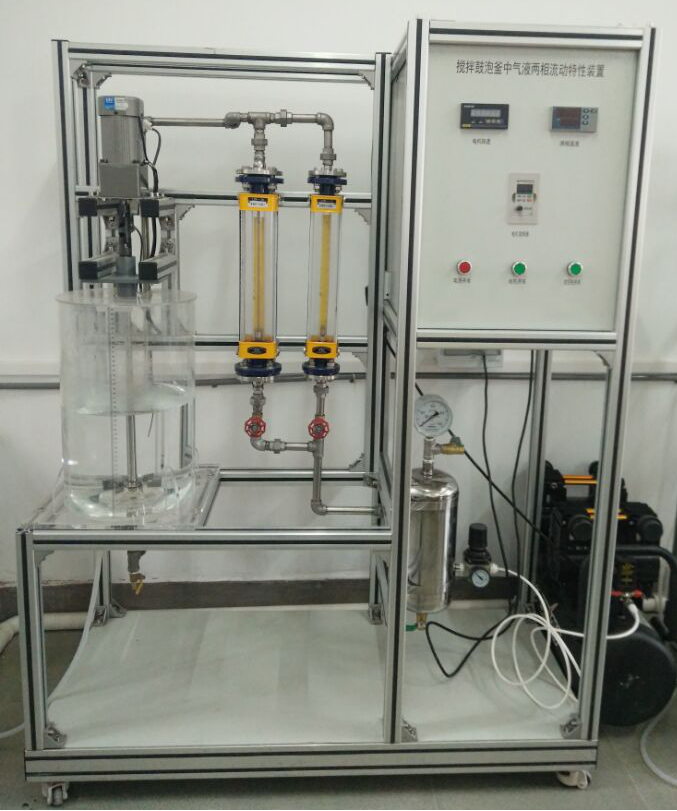

LG-QYLXL鼓泡反應器中氣泡表面積及氣含量測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、掌握靜壓法測定氣含率的原理與方法。
2、掌握氣液鼓泡反應器的操作方法。
3、了解氣液比表面積的確定方法。
4、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。
二、主要配置
有機玻璃反應器、轉子流量計、氣體分布器、閥門、壓差計、空壓機、空氣緩沖罐、氣體調壓閥、高品質鋁合金型材框架。
三、公用設施
1、水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、氣：空氣來自空壓機（自帶氣源）
4、實驗物料：自來水-空氣
四、技術參數
1、環境溫度：5℃～40℃，配電：220V/500W。
2、反應器：Φ150×1600mm，底部設有圓形氣體分布器。透明有機玻璃材質。
3、水泵：流量1m3/h，揚程15m,功率370W。
4、水箱：80L，透明有機玻璃材質。
5、管路：透明，壁厚≥2.0mm，透明可視材質。
6、溶氣罐：304不銹鋼材質，工作壓力0.2-0.3 MPa。
7、轉子流量計：液體16-160L/h，氣體0.25-2.5m3/h。
8、無油靜音空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
9、電器：接觸器、開關、漏電保護空氣開關。
10、測壓管，透明有機玻璃材質，數量4組。
11、304不銹鋼儀表柜：內外雙面噴塑。
12、外形尺寸：1500×550×1900mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
五、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
氣體流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
床層壓降 |
U型壓力計 |
就地顯示 |
無 |
