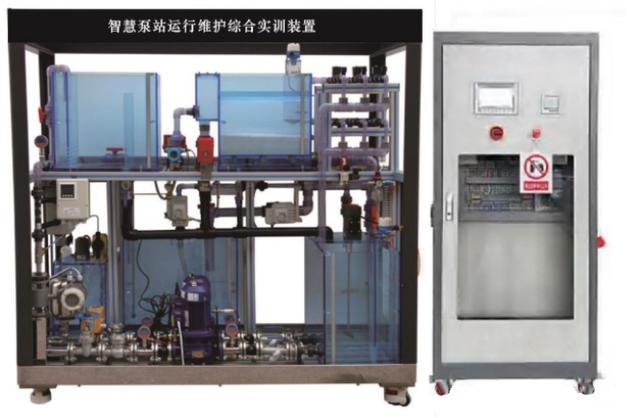

LG-BZ01型 智慧泵站系統運行與維護實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
LG-BZ01型 泵站系統運行與維護綜合實訓裝置是從事泵站機械設備、電氣設備及計算機監控系統的檢查、操作、巡視、處理運行中出現的各種情況和各種問題處理人員的實訓平臺，泵站系統運行與維護綜合實訓裝置以泵站系統內常見泵管閥的拆裝、調試、運行與維護為主要切入點。技術平臺包含泵管閥拆裝維護技術、電氣自動化技術、在線監測技術、節能技術以及安全技術等，全方面地展現了泵站系統液體輸送的運行機制，有助于學生加深對理論知識的理解，深化泵站系統的認知，培養良好的工程素質和實踐能力，提升綜合職業能力，不僅可以作為競賽操作平臺，還可滿足各職業院校環境工程、環境科學、建筑環境與設備工程、市政工程、水利工程等相關專業的平常的實訓教學。
二、產品特點
1.底部托盤采用鋼板制作；主體框架采用至少45mm×45mm鋁合金型材搭建；有機玻璃器件采用至少10mm厚淺藍色有機玻璃制作；主體管道采用DN40的透明PVC管，裝置底部裝有水平調節輪。
2.泵站系統運行與維護綜合實訓裝置依據工程教學實踐目標設計，通過泵、管、閥的拆裝與維護實訓，著重訓練學生的創新思維和實際動手能力。
3.平臺既可對泵、管、閥進行拆裝維護，也可整機調試運行；配有調速攪拌機，可自行配置污水；帶有觸摸屏，操控方便，且運行流程可視化；氣動閥門均有開關到位反饋，明確閥門狀態；通過調節變頻器參數，精確控制水泵出水流量。
4.泵站系統運行與維護綜合實訓裝置配有單獨的電源控制柜系統，并采用工業級的電氣元件，確保設備的用電安全；配套可懸掛式安全標語警示牌，防止他人誤合閘。具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、技術性能
1.輸入電源：三相五線（或四線）制AC380V±10% 50Hz
2.工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3.裝置容量：＜2kVA
4.外形尺寸：700mm×600mm×1800mm（控制柜）
1800mm×850mm×1700mm（平臺）
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
6.輸液管道耐壓:≤1MPa
7.液體流量：0.85m3/h
8.氣源使用壓力：0.4～0.7MPa
9.閥門類型：氣動刀閘閥、氣動蝶閥、電動調節閥、PVC隔膜閥、PVC蝶閥和PVC球閥等
10.泵類型：離心
四、產品結構和組成
LG-BZ01型 泵站系統運行與維護綜合實訓裝置主要由供水系統、泵管閥系統和電氣控制系統三部分組成?？刂葡到y(tǒng)采用plc、觸摸屏和編程組態軟件，利用開放的工業以太網實現現場數據采集和信息通訊，以靈活多樣的輸入接口接收現場傳感檢測信號，大大增強了系統的準確性和靈活性。
1.供水系統：是泵站系統集配水的場所，為液體輸送提供水源。主體位于型材框架的頂端，主要由集水池、藥劑池、穩流筒、攪拌機、計量泵、物位儀和蝶閥等組成。
2.泵管閥系統：是泵站系統的主體單元，通過水泵、管道和閥門的操控，實現液體輸送。主要由螺桿泵、空壓機、儲氣罐、氣動刀閘閥、氣動蝶閥、過濾器、隔膜閥、球閥、電動調節閥、壓力傳感器、電磁流量計、氣源處理元件等組成。
3.控制系統：用于現場信號采集顯示、運行狀態指示、執行器控制和系統動力控制。主要由電氣控制柜、通斷開關、空氣開關、觸摸屏、急停開關、電流互感器、多功能電力表、PLC可編程控制器、繼電器、交流接觸器、變頻器、調速器、警示牌和監控軟件等組成。
五、系統配置
1.實驗對象
|
序號 |
器材名稱 |
器材、規格說明 |
數量 |
單位 |
備注 |
|
1 |
不銹鋼鋼架 |
尺寸：180cm×85cm×120cm； |
1 |
套 |
|
|
2 |
集水池 |
尺寸：75cm×45cm×42cm，刻有液位標尺 |
1 |
套 |
|
|
3 |
藥劑池 |
尺寸：30cm×30cm×29cm；材料：8mm厚淡藍色有機玻璃板制作 |
1 |
套 |
|
|
4 |
穩流筒 |
尺寸：Φ12cm×47cm；材料：淡藍色有機玻璃管制作 |
1 |
套 |
|
|
5 |
螺桿泵 |
分體式（定子分瓣成型）；電源：AC380V 50Hz；功率：0.75KW；流量：800L/h |
1 |
臺 |
|
|
6 |
計量泵 |
電磁隔膜式；電源：AC220V 50Hz；功率：16W；流量：15L/h |
1 |
臺 |
|
|
7 |
空壓機 |
電源：AC220V 50Hz；功率：0.55KW；排氣量：118L/min |
1 |
臺 |
|
|
8 |
攪拌機 |
電源：AC220V 50Hz；功率：60W和25W，由電機、聯軸器和攪拌桿組成 |
2 |
臺 |
|
|
9 |
氣動刀閘閥 |
規格：DN50，材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和磁性開關，可反饋閥門啟閉狀態 |
1 |
臺 |
|
|
10 |
氣動蝶閥 |
對夾式，規格：DN40；材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和回信器，可反饋閥門啟閉狀態 |
1 |
臺 |
|
|
11 |
電動調節閥 |
規格：DN40；材質：不銹鋼；輸入信號：4～20mA |
1 |
臺 |
|
|
12 |
安全閥 |
雙由令，規格：DN15；材質：PVC；耐壓：1MPa |
1 |
個 |
|
|
13 |
過濾器 |
雙由令，規格：DN40；材質：透明PVC |
1 |
個 |
|
|
14 |
隔膜閥 |
雙由令，規格：DN15；材質：PVC |
1 |
個 |
|
|
15 |
球閥 |
雙由令，規格：DN40；材質：PVC |
1 |
個 |
|
|
16 |
蝶閥 |
對夾式，規格：DN40；材質：PVC |
1 |
個 |
|
|
17 |
壓力傳感器 |
數顯式，電源：DC24V；測量范圍：-1～10Bar；輸出信號：0～10V，連接：G1/2陽螺紋。 |
2 |
個 |
|
|
18 |
電磁流量計 |
電源：AC220V 50Hz；輸出信號：4～20mA |
1 |
臺 |
|
|
19 |
超聲波物位儀 |
電源：DC24V；測量范圍：0～1m；輸出信號：0～10V；盲區：<0.06m |
1 |
臺 |
|
|
20 |
儲氣罐 |
材質：不銹鋼； |
1 |
個 |
|
|
21 |
起源處理元件 |
調壓范圍：0.15～0.9MPa；自動排水 |
1 |
套 |
|
2.電氣控制
|
序號 |
器材名稱 |
器材、規格說明 |
數量 |
單位 |
備注 |
|
1 |
電氣控制柜 |
尺寸：80cm×60cm×180cm；材料：鋼板靜電噴塑工藝，柜架國際灰，柜門乳白色 |
1 |
套 |
|
|
2 |
通斷開關 |
型號規格：LW42B32-1017/LF；額定工作電壓：AC380V；額定工作電流：32A；額定絕緣電壓：400V；安裝方式：螺釘安裝；極數：4P；N極模塊：有； 使用類別：AC-21B； |
1 |
個 |
|
|
3 |
急停按鈕 |
LAY16系列，紅色 型號：Φ22-LAY16-CR11 操作方式：緊急式 觸頭結構：復合按鈕 防護方式：保護式 工作電壓：380（V）V 工作電流：5（A）A |
1 |
個 |
|
|
4 |
多功能電力表 |
HXDZ系列三相綜合電量表，應用數字采樣技術，對三相電氣線路中的相電壓、線電壓、相電流、線電流、有功功率、無功功率、視在功率、頻率、功率因數、等進行實時測量顯示。電源：220VAC，功耗≤5W，工作溫度-10～50℃，測量范圍：輸入電壓0～500V/AC，電流0.03～5A/AC，頻率45～65Hz。 |
1 |
個 |
|
|
5 |
觸摸屏 |
SIMITIC HMI，訂貨號為：6AV2 123-2GB03-OAX0，KTP700基本版，精簡面板，按鈕式/觸摸式操作，7”TFT顯示屏，65535顏色，PROFINET接口，輸入電壓24VDC，支持EtherNer/IP協議和MODBUS，每臺設備最大變量數800，每副圖片最大變量數100，可組態最大圖片數量250。 |
1 |
個 |
|
|
6 |
空開 |
3P 20A |
1 |
個 |
|
|
7 |
空開 |
2P 10A |
2 |
個 |
|
|
8 |
電流互感器 |
CT3D-400，三相組合式 |
1 |
個 |
|
|
9 |
交換機 |
西門子SCALANCE XB005，訂貨號為：6GK5005-0BA00-1AB2，此交換機針對10/100Mbit/s；用于架設小型星狀或線狀結構，帶有LED診斷，輸入電壓為24VDC，額度功率1.68W，帶有5個10/100Mbit/s雙絞線端口及RJ45插座。 |
1 |
個 |
|
|
10 |
交流接觸器 |
LC1E0610M5N，線圈電壓220V，線圈額定電流6A，額定頻率50Hz。 |
1 |
個 |
|
|
11 |
開關電源 |
型號為：HDR-120-24，輸入電壓220VAC，輸出電壓DCS24， 輸出電流5A，額定功率120W，工作溫度-20℃～70℃。 |
1 |
個 |
|
|
12 |
CPU1215C |
訂貨號為：6ES7 215-1BG40-0XB0，國際知名品牌的PLC可編程控制器，輸入電壓220VAC，帶有400mA輸出電流，它可用作負載電源，14點集成24V直流數字量輸入，10點集成數字量輸出，24V直流或繼電器，2點集成模擬量輸入0～10V，2點集成模擬量輸出0～20mA，4點脈沖輸出，頻率最高100KHz，PWM輸出，頻率最高100KHz，2個集成以太網接口，6個快速計數器；可通過附加通信接口拓展，通過附加通信接口擴展，例如，RS485 或 RS232，通過信號板使用模擬或數字信號直接在 CPU 上擴展，通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展?？蛇x存儲器擴展（SIMATIC 存儲卡）。PID 控制器，具有自動調諧功能。集成實時時鐘。中斷輸入：對過程信號的上升沿或下降沿作出極高速響應。 |
1 |
個 |
|
|
13 |
SM1234 |
訂貨號：6ES7 234-4HE32-0XB0，供電為24VDC，功耗2W；4路模擬量輸入，輸入類型為電壓或電流（可兩個選為一組），輸入范圍為±10V、±5V、±2.5V或0～20mA，精度為滿量程的±0.1%/±0.2%；2路模擬量輸出，輸出類型為電壓或電流，輸出范圍±10V或0～20mA，精度為滿量程的±0.3%/±0.6% |
1 |
個 |
|
|
14 |
G120C變頻器 |
訂貨號為：6SL3210-1KE15-8AF2，國際知名品牌工業變頻器，具有結構緊湊、高功率密度等優點，G120C可滿足眾多應用的需求，例如傳送帶、攪拌機、水泵、風機、壓縮機以及一些基本的物料處理機械等。功率:2.2KW，電源電壓：三相380V，I/O-接口： 6DI，2DO，1AI，1AO 集成式安全轉矩切斷 現場總線集成：PROFINET-PN 防護等級 IP20/UL，并配有BOP操作板。 |
1 |
個 |
|
|
15 |
BOP面板 |
訂貨號為：6SL3255-0AA00-4CA1，通過基本操作面板BOP-2可實現驅動調試、運行監控以及個性化參數設置。該組件配備兩行屏及菜單導航功能，從而使標準型驅動的調試更加簡潔。通過預設的導航鍵可方便的實現驅動的手動控制，BOP提供專用的切換鍵，用于手自動模式切換。通過直觀的菜單導航可方便的實現變頻器診斷，還支持同型號驅動的批量調試，為此將一臺變頻器的參數復制到BOP-2中，之后可根據需求載入至其他變頻器。BOP-2的運行溫度為0～50℃。 |
1 |
個 |
|
|
16 |
內置調速器 |
SK200E；輸入信號：0～10V |
1 |
個 |
|
|
17 |
繼電器 |
TRS 24VDC 1CO |
3 |
個 |
|
|
18 |
電容器 |
CBB61系列，聚丙烯薄膜，容量為4μF±5% 500VAC和2μF±5% 500VAC。 |
2 |
個 |
|
|
19 |
插座 |
DEP2-125，工業明裝 |
1 |
個 |
|
|
20 |
工業用插頭 |
DEP2-025 |
1 |
個 |
|
|
21 |
警示牌 |
懸掛式，尺寸：160mm×200mm×1.5mm |
1 |
套 |
|
|
22 |
監控軟件 |
采用TIA V15組態軟件設計，包括泵閥操作、數據處理顯示、趨勢曲線、報警處理等 |
1 |
套 |
|
|
23 |
鋁型材電腦桌 |
1. 外形尺寸：長×寬×高=625mm×600mm×1045mm。 2. 立柱采用3060鋁型材、底盤框架采用3030鋁型材設計，簡潔大方，外形美觀。 3. 立柱前面用一體成型的L型冷軋鋼支撐架加固，保證整體強度安全可靠。 4.后擋板和底板采用平光亞光帶雪花深咖啡色噴塑，側固定板采用平光亮光橘黃色噴塑，配色新穎檔次高。 5. 桌面采用12mm厚的實心抗貝特復合板材，邊緣倒圓，防火防水防靜電、耐腐蝕。 6. 為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測內容包括但不限于金屬噴漆(塑)涂層沖擊強度（沖擊高度400mm），木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）。 7. 配鍵盤抽屜，采用冷軋板一體成型，造型美觀別致，鍵盤抽屜上面有放置筆的凹槽，功能齊全，采用靜音導軌，堅固可靠，推拉順暢。 8. 配四只1.5寸帶剎車萬向腳輪，移動方便。 9. 桌面板后面和底板后面帶防護板，防止電腦顯示器和主機掉落。 |
1 |
張 |
|
|
24 |
1500操作臺 |
1. 外形尺寸：長×寬×高=1500mm×760mm×820mm。 2. 桌架立柱采用50×50厚度1.5mmD扇形方鋼管、支撐梁采用40×40厚度1.5mmD扇形方鋼管焊接而成，造型美觀大方，結實可靠。 3. 表面全自動脫脂、雙面靜電噴塑處理，防銹性能好，環保健康。 4. 桌體采用平光亞光帶雪花深咖啡色噴塑，抽屜采用平光亮光橘黃色噴塑，配色新穎檔次高。 5. 桌面板采用43mm厚的高密度復合板材，尖角圓弧過渡處理，表面和邊緣高溫?zé)釅悍阑餚VC，安全環保，堅固耐用。 6. 為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測(驗)內容須包括但不限于金屬噴漆(塑)涂層耐腐蝕，木制件表面貼面層耐劃痕和表面耐磨性。 7. 配有兩個抽屜，配三節靜音導軌和優質鋁合金內挖拉手，造型美觀。 8. 桌腳配有塑鋼緊固腳，防滑耐磨損，保護地面，調平工作臺面。 |
1 |
張 |
|
|
25 |
鋼木方凳 |
1. 外形尺寸：長×寬×高=360mm×260mm×450mm。 2. 凳框采用0.9mm厚的優質方鋼管和優質冷軋鋼板焊接而成，堅固耐用。 3. 采用鈑金圓弧壓邊包邊木面板工藝，造型獨特，防止傷手，防護凳面。 4. 凳框表面全自動脫脂、靜電噴塑處理，防銹性能好，環保健康。 5. 凳架采用平光亞光帶雪花深咖啡色噴塑，配色新穎檔次高。 6. 凳面采用18mm厚的高密度復合板材，表面和邊緣高溫?zé)釅悍阑餚VC，安全環保。 7. 為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測(驗)內容須包括但不限于金屬噴漆(塑)涂層附著力≥2級，木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）。 8. 凳腳安裝高分子樹脂腳套，防滑耐磨損，保護地面。 |
2 |
張 |
|
3.配套工具
|
序號 |
名稱 |
主要組成器件 |
數量 |
|
1 |
工具配套 |
包含卷尺、梅花開口兩用扳手套裝、活口扳手、生料帶、內六角扳手組合套裝、電工工具組合套裝、插線板、萬用表、烙鐵架、電工膠帶、盤根取出器、管鉗、電腦桌、可移動工具柜、操作臺、移動式小吊機和吊帶等。 |
1套 |
六、實訓項目
1.泵站系統認知實驗
2.泵管閥系統的拆裝維護
（1）管道的拆裝與維護
（2）螺桿泵的拆裝與維護
（3）氣動刀閘閥的拆裝與維護
3.系統調試與運行
（1）泵管閥系統試漏
（2）系統啟停機操作
（3）器件參數設置
（4）運行參數監測
