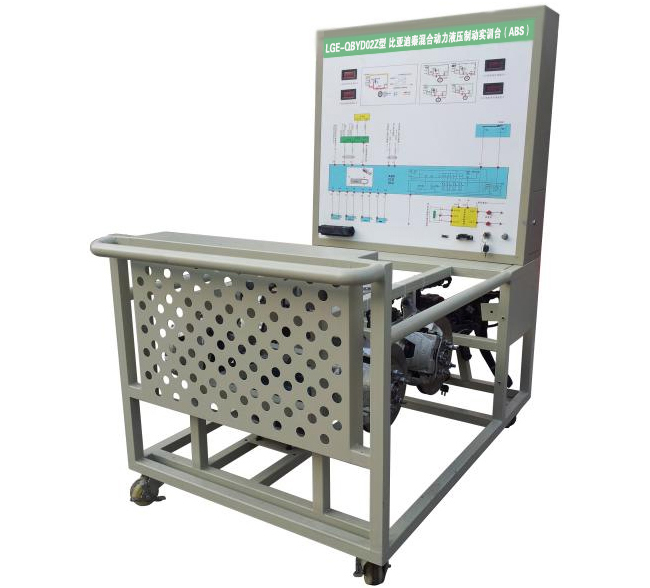

LGE-QBYD02Z型 比亞迪秦混合動力液壓制動實訓臺（ABS）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一．產品簡介
1.選用原裝 比亞迪秦混合動力液壓制動系統；真實地展示液壓制動系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對液壓制動系統故障分析和處理能力。
2.適用于各院校對新能源汽車制動系統課程教學和維修實訓。
二.功能特點
1.各主要部件安裝在平臺上，保留原車電氣連接方式與結構，斷電后可方便拆檢，訓練學員在拆裝連線過程掌握新能源制動系統零部件拆檢要點。
2.可單獨工作，12VDC電源由開關電源提供。
3.原理教學板完整顯示液壓制動系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
4.設備由平臺和教學板組成，平臺水平放置，安裝原車零部件；底部安裝4個帶自鎖腳輪裝置。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6.配備智能化故障設置和考核系統。
7.配套實訓指導書，包含系統工作原理，實訓項目，故障設置及清除等要點。
三、基本配置(每臺)
1.選用原裝 比亞迪秦混合動力液壓制動系統；真實地展示液壓制動系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對液壓制動系統故障分析和處理能力。
2.適用于各院校對新能源汽車制動系統課程教學和維修實訓。
1.各主要部件安裝在平臺上，保留原車電氣連接方式與結構，斷電后可方便拆檢，訓練學員在拆裝連線過程掌握新能源制動系統零部件拆檢要點。
2.可單獨工作，12VDC電源由開關電源提供。
3.原理教學板完整顯示液壓制動系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
4.設備由平臺和教學板組成，平臺水平放置，安裝原車零部件；底部安裝4個帶自鎖腳輪裝置。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6.配備智能化故障設置和考核系統。
7.配套實訓指導書，包含系統工作原理，實訓項目，故障設置及清除等要點。
三、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 真空助力器 | 原車 | 套 | 1 |
| 3 | ABS控制系統 | 原車 | 套 | 1 |
| 4 | 檢測控制面板(帶面板柜) |
裝有各種檢測端子以及彩色電路圖和液壓管路圖； （950*900*4mm鋁塑板，且安裝絕緣底板) |
套 | 1 |
| 5 | 前左右剎車機構總成 | 原車 | 套 | 1 |
| 6 | 后左右剎車機構總成 | 原車 | 套 | 1 |
| 7 | 剎車真空助力器 | 原車 | 個 | 1 |
| 8 | 剎車總泵與踏板 | 原車 | 套 | 1 |
| 9 | 剎車油瓶 | 原車 | 個 | 1 |
| 10 | 壓力表 | 0～100kg/psi | 個 | 6 |
| 11 | 開關電源 | 12V30A | 只 | 1 |
| 12 | 點火開關 | 只 | 1 | |
| 13 | 帶標識的保險絲與繼電器盒 | 套 | 1 | |
| 14 | 真空表 | 只 | 1 | |
| 15 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 16 | 電機與變頻器 | 套 | 1 |
