LG-WP03型 新能源風電運維實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備清單

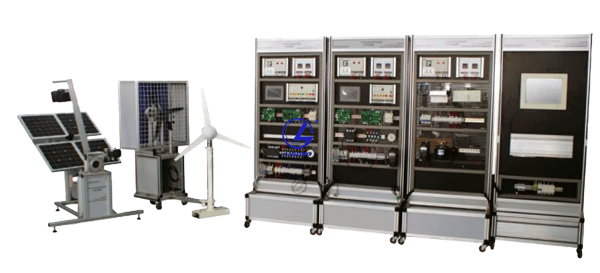

新能源風電運維實訓裝置主要由光伏供電裝置、光伏供電單元、風力供電裝置、風力供電單元、逆變與負載單元、監控單元組成，如下圖所示（僅供參考）。裝置采用模塊式結構，各裝置和單元具有獨立的功能，可以組合成光伏發電實訓單元、風力發電實訓單元。
設備采用鋁合金型材作為主體框架，安裝面采用網孔板為安裝操作面，網孔板表面噴塑，保證網孔板整體強度，材質為整塊不銹鋼折邊式且不存在焊接點,底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用。
二、設備參數
1.水平軸永磁同步風力發電機
1）輸出功率：300W
2）輸出（整流）電壓：＞ +12V
3）葉片旋轉直徑：1.2m
4）葉片數量：3個
5）葉片材質：玻璃纖維
2.光伏供電裝置
1）電池組件輸出電壓：17.2V，輸出電流：1.17A，功率：20W
2）追日傳感器：輸出電壓：0-5V，跟蹤精度：1度
3）投射燈：電壓：220V，頻率：50Hz，電流：1.36A，最大功率：300W
3.風力供電單元
1）電源控制單元含漏電保護斷路器，AC220V和DC24V狀態指示燈、電源插座
2）風電控制電源單元含漏電保護斷路器，AC220V和DC24V狀態指示燈
3）可調電阻范圍：0-1000Ω，無級可調（有刻度）
4.光伏供電單元
1）電源控制單元含漏電保護斷路器，AC220V和DC24V狀態指示燈、電源插座
2）光伏控制電含漏電保護斷路器，AC220V和DC24V狀態指示
3）可調電阻范圍：0-1000Ω，無級可調（有刻度）
5.逆變與負載單元
1）逆變輸出顯示單元：電流表：AC 0-5A，電壓表：AC 0-500V，接口：RS485
2）逆變控制電源單元含漏電保護斷路器，AC220V和DC24V狀態指示燈
3）開關電源：輸入電壓：AC 220V，輸出電壓：DC 24V，輸出電流：5A
6.逆變與負載單元
1）直流電機負載：直流單片機負載
2）監控?cái)?shù)據輸出裝置：監控?cái)?shù)據輸出速度≥12（ppm），監控?cái)?shù)據輸出分辨率：≥4800（dpi）dpi
