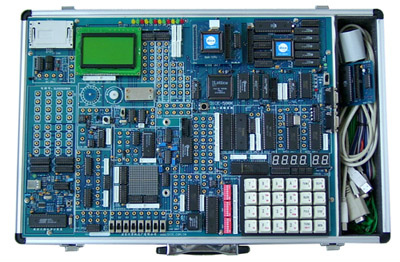

LG-598K型 超強型三合一單片機微機開發實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-598K型 超強型三合一單片機微機開發實驗儀是我公司單片機微機的代表產品。實驗項目極其豐富，該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是目前教儀市場上一款性價比極高的單片機微機三合一實驗開發系統。
LG-598K型 超強型三合一單片機微機開發實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的*佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。
二、主要特點
二、主要特點
（1）由8088實驗開發系統作為基板,51/196選為插卡,免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便，主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。
（2）該實驗儀系統集成DICE-3000型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。
（3）主板上配有*產品:數控式實驗演示模擬裝置,結合上位演示軟件和USB接口,可以做15個很有編程技術深度的實驗,其中大部分是閉環實驗,這是DICE產品獨有功能。實驗時豐富多彩的實驗畫面讓學生學習興趣大大增加, 不僅使學生技術上更容易得到提高,同時給學生帶來輕松愉快的感覺。
（4）系統支持二種工作方式：一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無電腦的情況下,系統可以自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。
（5）系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。
三、系統組成
|
常用接口電路
|
8255擴展模塊
|
輸出接口
|
128*64字符型液晶
(16*2字符型液晶接口)
|
|
8155擴展模塊
|
16×16LED點陣顯示
|
||
|
8253定時/計數器模塊
|
八位邏輯電平顯示；
|
||
|
8250可編程序異步通迅接口
|
繼電器控制電路
|
||
|
8251可編程序異步通迅接口
|
揚聲器驅動電路
|
||
|
8279鍵盤顯示接口
|
存儲器芯片
|
SRAM 62256數據存儲器
|
|
|
8259單級中斷控制器模塊
|
（27C512）程序存儲器
|
||
|
8237 DMA傳送模塊
|
數據轉換
|
并行A/D0809轉換接口
|
|
|
感溫二極管傳感器模塊
|
并行D/A0832轉換接口
|
||
|
壓力傳器模塊
|
通信接口
|
RS-232接口
|
|
|
霍爾傳感器模塊
|
RS-485接口
|
||
|
定時器/計數器擴展接口
|
|||
|
I/O擴展接口（244、373）
|
|||
|
接觸式IC卡接口
|
|||
|
打印機接口
|
CPU擴展接口
|
8088模塊
|
|
|
時鐘發生電路
|
AT89S52擴展模塊
|
||
|
模擬量發生器模塊
|
80C196擴展模塊
|
||
|
步進電機驅動（實物）
|
|||
|
直流電機驅動（實物）
|
集成51/96仿真器
|
||
|
輸入接口
|
4×6陣列式鍵盤
|
電子演示裝置（*產品）
（可擴展15個實驗）
|
|
|
八位撥碼開關
|
|||
|
單次脈沖源
|
三、實驗項目
51部分實驗：（CPU：AT89S52）
軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒灒?/div>
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；
*（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗；
*（16）語音芯片ISD1420控制實驗（錄音）；
*（17）語音芯片ISD1420控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗；
（29）電子音樂實驗
96部分實驗（CPU：80C196KB）
軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序?qū)嶒?/div>
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1) P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入，P1口輸出
(4) 工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8) 簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機
(13)繼電器控制
(14)8253方波
(15)步進電機控制
88實驗部份
軟件實驗：
（1）二進制多位加法實驗
（2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
(4）十進制數的BCD碼相減運算
（5）內存清零實驗
（6）數碼顯示實驗
（7）求*大數和*小數
（8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）
（4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
（6）定時器/計數器實驗
（7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）
（10）小直流電機調速實驗；
（11）步進電機控制
（12）繼電器控制
（13）存貯器讀寫實驗
（14）電子琴實驗
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗
（22）溫度控制實驗
（23）壓力測量實驗
(三)數控式實驗演示模擬裝置可完成的控制類項目：（*產品，USB接口）
閉環控制:
（1）機器人掃地雷、
（2）刀庫捷徑選擇、
（3）四層電梯、
（4）四級傳送帶、
（5）郵件分揀、
（6）水塔水位控制、
（7） 交流電機Y/△起動
開環控制:
（8）交通信號燈、
（9）步進電機、
（10）舞臺燈
（11）LED顯示、
（12）液體混合裝置、
（13）八通道邏輯分析、
（14）溫度壓力、
（15）連線自檢。
注：實驗項目前打*星號為選配擴展卡實驗。
（四）配置清單：
LG-598K主機1臺
51/196CPU卡各1抉
IC卡1塊
實驗連線30支
電源線1支
指導手冊3本
說明書1本
系統調試軟件及實驗程序全套
保修卡合格證全套
