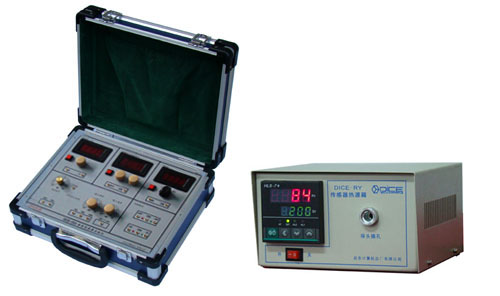

LG-CG3型 典型傳感器實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LG-CG3型 典型傳感器實驗箱為適應不同類別、不同層次的專業需要，*新推出的模塊化新產品，本實驗力求使傳感器結構透明化，能加深學生對傳感器原理的認識。
二、配置及技術性能
1．信號源：1k~10kHz，幅度VPP=8V,帶數顯頻率計指示
2．直流穩壓源：±5V,±12v
3．恒流源：0~2OmA輸出
4．直流電壓表：0-2V、0-20V
5．智能溫控制模塊：測溫范圍0~400℃
6．溫度傳感器模塊：包括PN結，負溫?zé)崦綦娮?，LM35，鉑電阻，銅電阻，K型熱電偶，E型熱電偶
7．光電轉速傳感器模塊
8．應變傳感器模塊
9．差動變壓器模塊
10．霍爾傳感器模塊
11．電容傳感器模塊
三、實驗項目及模塊介紹
實訓項目與圖片
|
模塊圖片
|
實驗項目
|
 |
1號金屬箔式應變片實驗?zāi)K
1.2.1 (實驗一)單臂電橋性能實驗
1.2.2(實驗二)半橋性能實驗
1.2.3 (實驗三)全橋性能實驗
1.2.4（實驗四）金屬箔式應變片單臂、半橋、全橋性能比較
*1.2.5 (實驗五)金屬箔式應變片的溫度影響實驗
1.2.6（實驗六）直流全橋的應用—電子秤實驗 |
|
|
4號電容式傳感器實驗?zāi)K
4.3.1（實驗十三）電容式傳感器的位移特性實驗
|
|
|
5號霍爾式傳感器實驗?zāi)K
5.3.1（實驗十五）直流激勵時霍爾式傳感器的位移特性實驗
5.3.2（實驗十六）交流激勵時霍爾式傳感器的位移特性實驗
5.3.3（實驗十七）霍爾式傳感器的應用—電流超限檢測報警器 |
|
|
6號差動變壓器實驗?zāi)K
6.2.1（實驗十八）差動變壓器的位移特性實驗
6.2.2（實驗十九）激勵頻率對差動變壓器特性的影響
6.2.3（實驗二十）差動變壓器的零點殘余電壓補償實驗
|
|
|
8號光電、轉速實驗?zāi)K
8.3.1（實驗二十六）光電傳感器測速電路實驗
8.3.2（實驗二十七）電渦流式傳感器測速電路實驗
8.3.3 （實驗二十八）磁電式傳感器測速電路實驗
8.3.4（實驗二十九）霍爾式傳感器測速電路實驗
8.3.5（實驗三十）光纖傳感器測速電路實驗
8.3.6（實驗三十一）光纖傳感器的位移特性實驗 |
|
|
9號溫度傳感器特性實驗?zāi)K
9.2.1（實驗三十二）PN結溫度傳感器溫度特性實驗
9.2.3（實驗三十三）負溫?zé)崦綦娮铚囟忍匦詫?shí)驗
9.2.4（實驗三十四）集成溫度傳感器LM35溫度特性實驗
9.2.5（實驗三十五）鉑電阻溫度特性實驗
9.2.6（實驗三十六）銅電阻溫度特性實驗
9.2.7 (實驗三十七)K型熱電偶測溫實驗
9.2.8（實驗三十八）E型熱電偶測溫實驗 |
|
|
14號交直流、全橋、測量、差動放大
實驗?zāi)K
14.2.1（實驗四十六）測量放大實驗 |
增強型選配模塊(可根據用戶需要，自行選配)

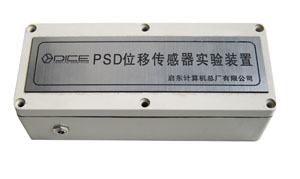

1. PSD光電位置傳感器模塊

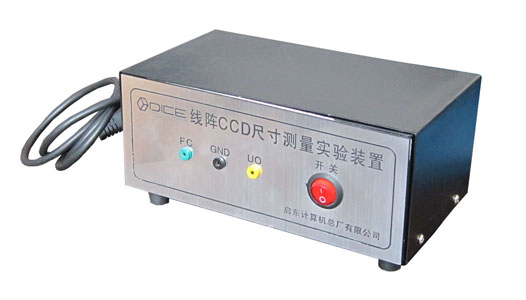

2. CCD圖象傳感器模塊
3. 超聲波測距傳感器模塊

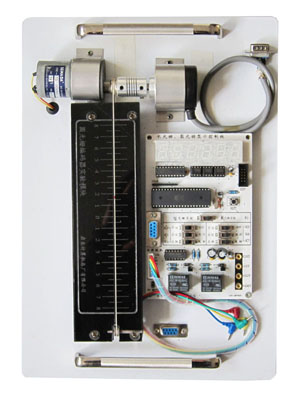

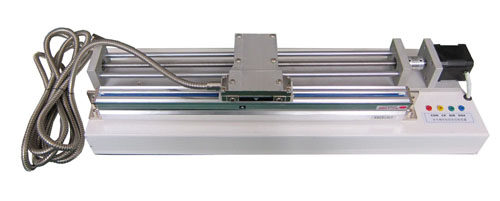

4. 長光柵位移傳感器模塊（帶直線絲杠，步進電機，單片機控制整個閉環運動系統）
5. 圓光柵位移傳感器模塊（帶電機，單片機控制整個閉環系統）
6. 液體水位流量傳感器模塊（自帶紅外線遙控，單片機閉環控制系統）

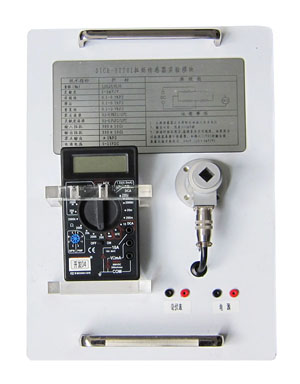

7. 扭矩傳感器模塊（帶力矩扳）
四、數據采集卡及配套軟件(選配件)
本軟件配合數據采集卡實時采集實驗數據，對數據進行動態或靜態處理和分析。
可顯示實驗內容，實驗圖形繪制，并支持保存實驗表格。
