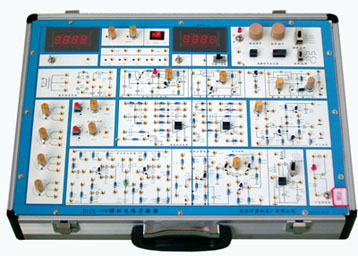

       LG-A9型 模擬電路實驗箱將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有 利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。 LG-A9型 模擬電路實驗箱以《高等工業學校電子技術基礎     課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的*新型實驗設備。

     ①電源： 輸入：AC 220V±10%，50HZ

              輸出：※DC：- 5V～-12V可調， I≥0.2A

              ※DC：＋5V～＋27V可調，DC I≥0.2A

              ※DC：±12V，+5V，DC I≥0.2A

               以上各路輸出均有過流保護，自動恢復功能

               ※AC V:7.5V×2；AC I≥0.15A

     ②可調直流信號源：

       雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。

     ③低頻信號源:2HZ-20KHZ 0-10V(新增)

       分別可輸出方波、三角波、正弦波三種波形

     ④數字式頻率計和直流電壓表(A9有;A6無)

     ⑤分立元件電路

       整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電

       路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱

       功放電路；電位器組；電阻、電容和二三極管、揚效應管、可

       控硅等組成。

     ⑥集成模擬電路

       兩個獨立的運算放大器(741)；集成功放(LM386)

 *可根據需要選配面包板擴展區域。

 ☆主要特點

     該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分，裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路    采用單元電路方式設計，每個單元電路以基本電路為主,再連接不     同的元件為該電路參數或通過不同的單元電路組合,完成不同的實     驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體     牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠， 外型美觀。

 配置：
實驗箱LG-A9主機一臺

三芯電源線一支

實驗指導書一本

雙頭實驗連線35支

格證一份

修卡一份

裝箱單一份
