LG-EH206型 SOPC實驗開發系統
品牌：理工偉業 咨詢電話：010-82827827 82827835

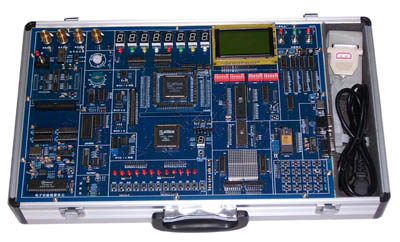

LG-EH206型 SOPC實驗開發系統可采用連線與非連線兩種方式進行實驗，其中非連線方式的實驗電路結構是可控的。即可通過模式選擇鍵MODE SELECT，使之改變連接方式以適應不同的實驗需要。因而，從物理結構上看，實驗板的電路結構是固定的，但其內部的信息流在主控器的控制下，電路結構將發生變化。這種“多任務重配置”設計方案的目的有3個：
1.適應更多的實驗與開發項目；
2. 適應更多的PLD公司的器件；
3. 適應更多的不同封裝的FPGA和CPLD器件。
系統板面主要部件說明如下：
（1） MODE SELECT鍵 ：按動該鍵能使實驗板產生十種不同的實驗電路結構。
（2） 位于實驗板中間的是一塊插于主系統板上的目標芯片適配座。對于不同的目標芯片可配不同的適配座?？捎玫哪繕?biāo)芯片包括目前世界上*大的六家FPGA/CPLD廠商幾乎所有CPLD、FPGA等EDA器件 。
(3) 混合工作電壓使用：對于低壓FPGA/CPLD目標器件，在EH206系統上的設計方法與使用方法完全與5V器件一致，主板上已經提供了3.3V,2.5V,1.8V電壓。
（4）并行下載口 ：此接口通過下載線與微機的打印機口相連。來自PC機的下載控制信號和CPLD/FPGA的目標碼將通過此口，完成對目標芯片的編程下載。編程電路模塊能自動識別不同的CPLD/FPGA芯片，并作出相應的下載適配操作。
（5）鍵1~鍵8 ：為實驗信號控制鍵，此8個鍵受“多任務重配置”電路控制。
（6）鍵9~鍵12：為實驗控制鍵，此4個鍵不受“多任務重配置”電路控制。
（7） 八位數碼管 ：也受“多任務重配置”電路控制，可以是靜態連接也可以是動態連接。
（8）十六位發光二極管：受“多任務重配置”電路控制。
（9）“時鐘頻率選擇”CP1、CP2、CP3、CP4 ：為時鐘頻率選擇模塊。通過短路帽的不同接插方式，使目標芯片獲得不同的時鐘頻率信號。信號頻率范圍： 1Hz – 50MHz；
（10）揚聲器：目標芯片的聲訊輸出，與目標芯片的“SPEAKER”端相接，通過此口可以進行奏樂或了解信號的頻率。
（11） PS/2接口：通過此接口，可以將PC機的鍵盤和/或鼠標與EH206系統的目標芯片相連，從而完成PS/2通信與控制方面的接口實驗。
（12）VGA視頻接口：通過它可完成目標芯片對VGA顯示器的控制。
(13) 單片機接口器件：分別由四個撥碼開關SW1~SW4控制，當SW1、SW2撥至下端，SW3、SW4撥至上端時，單片機可以用來控制液晶顯示；當SW1、SW2撥至上端，SW3、SW4撥至下端時，CPLD/FPGA可以用來控制液晶顯示；當四個撥碼開關全部撥至下端時，可以完成單片機與CPLD/FPGA的接口實驗，它與目標板的連接方式也已標于主系統板上：連接方式可參見第2節的“實驗電路結構 NO.4”。 （14） RS-232串行通訊接口：此接口電路是為CPLD/FPGA與PC機通訊準備的，由此可以使PC機、單片機、FPGA/CPLD三者實現雙向通信。
（15） ADC0809/IN0/IN1 ：外界模擬信號可以分別通過系統板左下側的兩個輸入端“IN0”和“IN1”進入A/D轉換器ADC0809的輸入通道IN0和IN1，ADC0809與目標芯片直接相連。
（16） Adjustable Voltage ：電位器，通過它可以產生0V~+5V 幅度可調的電壓。
(17) 目標芯片萬能適配座CON1/2 ：在目標板的下方有兩條100個插針插座（EH205系統）。
(18) 電子實驗裝置：通過上位軟件可以做十五個實驗。
（19）RAM/ROM接口。在實驗板的左下角，此接口對應于主板上，有一個28腳的DIP座，在上面可以插大部分流行的RAM或ROM器件。例如： RAM： 62256（28PIN）、6264（28PIN）等； ROM：2764、27128、27256、27512等。
（20）A/D轉換接口。由ADC0809及AD574A（選配）兩個模塊。
（21）D/A轉換接口。位于目標插卡左下側。
（22）串行A/D轉換接口。位于目標插卡的下側，它可以完成數據采集、數字電壓表等實驗，由TLC549完成。
（23）串行D/A轉換器接口。位于目標插卡的左下側，由TLC5620完成。
（24） 串行ROM器件接口。該接口器件用93C46擔任。
（25）串行RAM器件接口：由24C02完成。
（26）點陣顯示接口。該模塊由4個8*8點陣塊拼接而成的16*16點陣，
（27）LCD液晶顯示接口：可采用單片機與CPLD/FPGA來控制。
（28）40芯I/O擴展接口；
（29）一個四相步進電機；
（30）一個5V直流電機；
（31）一個4*4小鍵盤；
（32）模擬EDA接口：可以配置PAC10、PAC20、PAC80模擬EDA器件。
（33）信號發生器；
主要實驗課題
（一）基本實驗：1、七人表決器；2、四位加法器；3，BCD碼加法器；4、格雷碼變換器；5、四位并行乘法器；6、觸發器；7、用ABEL語言設計74LS160功能模塊計數器；8、多模加減計數器；9、可控脈沖發生器；10、簡易數碼鎖；11、英語字母顯示實驗；12、八位乘法器；13、序列檢測器；14、可變模16位加法計數器；15、正負脈沖數控調制發生器；16、秒表等等。
（二）模塊實驗：
數字部分：1、A/D模數轉換器實驗；2、D/A數模轉換器實驗；3、數碼管動、靜態實驗；4、步進電機控制實驗；5、存儲器讀寫實驗；6、點陣顯示實驗；7、液晶顯示實驗；8、單片機總線接口實驗；9、鍵盤擴展實驗；10，RS232串行通訊實驗；11，VGA彩條信號發生器實驗；12，電子音樂實驗；13，PS/2（鍵盤/鼠標接口）實驗；14串行A/D轉換實驗；15，串行D/A轉換實驗；16，串行RAM實驗；17串行ROM實驗；18，
模擬部分：1，增益的設定與調整；2，增益的放大與衰減；3，單端信號的連接；4，二階濾波器的實現；5，ispPAC10高精度階梯濾波器的設計；6，用ispPAC20輸出SIN波形的DA設定等等。
（三）數字系統設計：1、數字鐘；2、頻率計；3、交通燈，4、數字鎖；5、出租車計費器；6搶答器；7、自動電梯；8、彩燈控制器9、電梯控制；10、機械手控制；11、刀庫控制；12、電機控制等。
（四）綜合電子設計：1、FSK發生器（D/A）；2、數據采集（A/D）。
（五）電子實驗裝置實驗：1，交通燈控制器；2，機器人自動掃雷；3，加工中心刀庫捷徑方向選擇控制；4，驅動步進電機的控制；5，舞臺藝術燈的控制；6，四層電梯的控制；7，LED數碼管顯示控制；8，交流電機Y/△形起動控制；9，液體混合裝置自動控制；10，水塔水位自動控制；11，四級傳送帶的模擬運行；12，郵件分揀系統的模擬運行；13，數字邏輯分析儀實驗；14，溫度壓力實驗；15，連線自動檢測系統。
